ژئوممبران صاف یا زبر؟ بررسی تفاوت Smooth و Textured
ژئوممبران صاف یا زبر؟ بررسی تفاوت Smooth و Textured Geomembrane
انتخاب بین ژئوممبران صاف (Smooth Geomembrane) و ژئوممبران زبر یا تکسچردار (Textured Geomembrane) در نگاه اول ممکن است صرفاً یک تفاوت ظاهری به نظر برسد؛ اما در پروژههای مهندسی، نوع سطح ورق میتواند مستقیماً بر پایداری شیب، مقاومت برشی فصل مشترک، نحوه اجرای لایهها، کیفیت جوشکاری و طراحی سیستم آببندی تأثیر بگذارد.
به همین دلیل نمیتوان گفت ژئوممبران زبر همیشه بهتر از نوع صاف است یا برعکس. انتخاب صحیح باید بر اساس هندسه پروژه، جنس لایه مجاور، شیب، بارگذاری، شرایط اجرایی و نتایج آزمایشهای فصل مشترک انجام شود.
در این مقاله تفاوت Smooth و Textured Geomembrane را از دید فنی بررسی میکنیم و توضیح میدهیم در چه شرایطی استفاده از هرکدام منطقیتر است.

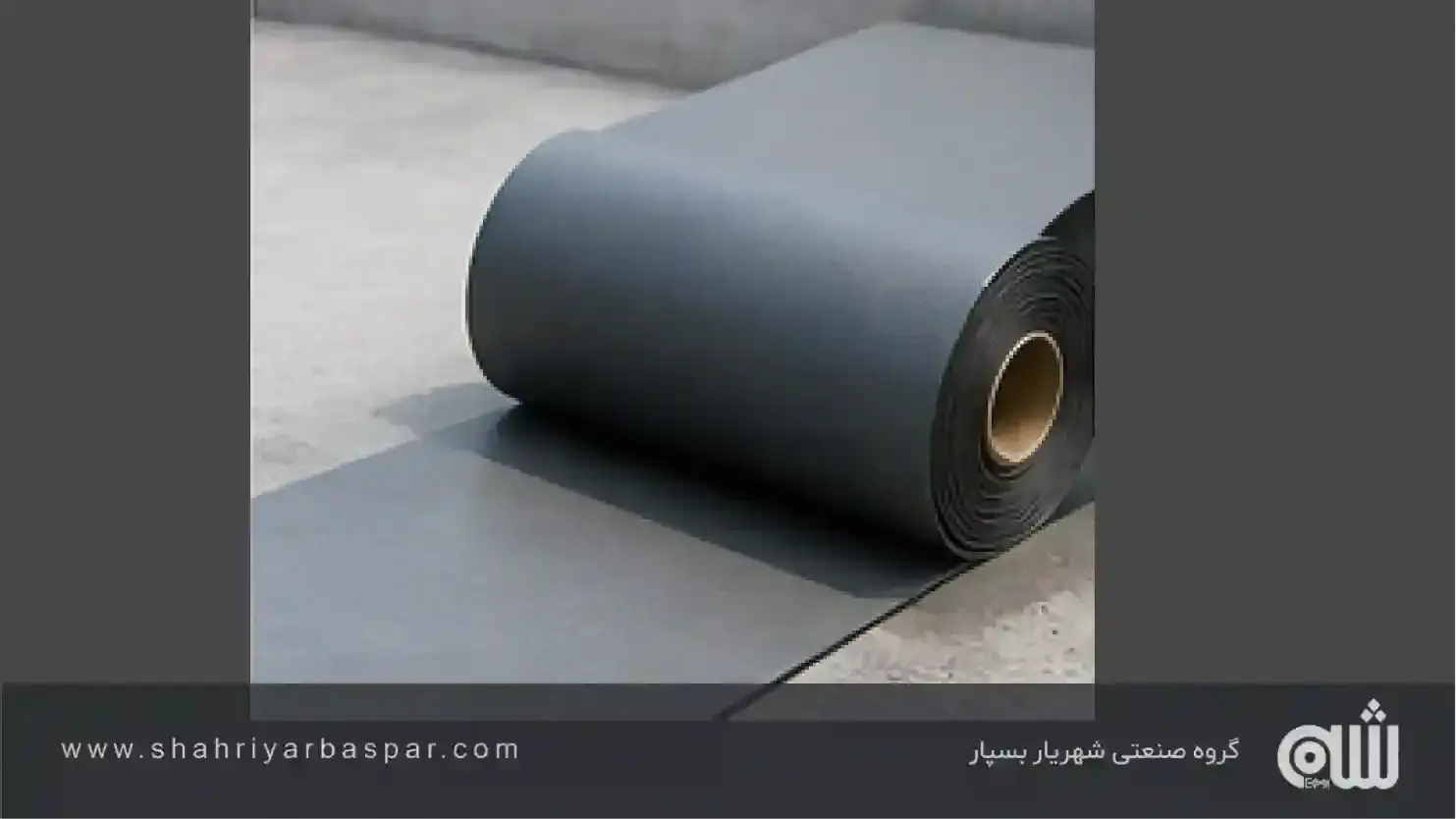

ژئوممبران Smooth چیست؟
ژئوممبران Smooth دارای سطحی نسبتاً یکنواخت و بدون برجستگیهای عمدی است. این نوع ورق معمولاً در پروژههایی استفاده میشود که افزایش اصطکاک بین ژئوممبران و لایه مجاور، عامل بحرانی طراحی نیست.
سطح صاف باعث میشود تماس بین ورق و تجهیزات اجرایی نیز سادهتر باشد و در بسیاری از پروژهها فرآیند پهنکردن، جابهجایی و آمادهسازی محل اتصال ورقها راحتتر انجام شود.
کاربرد گسترده ژئوممبران صاف
- کف استخرهای کشاورزی
- مخازن ذخیره آب
- حوضچههای تبخیر
- کانالهای با شیب کم
- کف لندفیل
- برخی پروژههای آببندی صنعتی
- سطوح افقی و کمشیب
البته صاف بودن سطح به معنی ضعف در آببندی نیست. عملکرد اصلی ژئوممبران به عنوان لایه نفوذناپذیر به جنس پلیمر، ضخامت، کیفیت تولید، مقاومت شیمیایی و کیفیت جوشها وابسته است؛ تفاوت اصلی Smooth و Textured بیشتر در رفتار فصل مشترک و اصطکاک بین لایههاست.

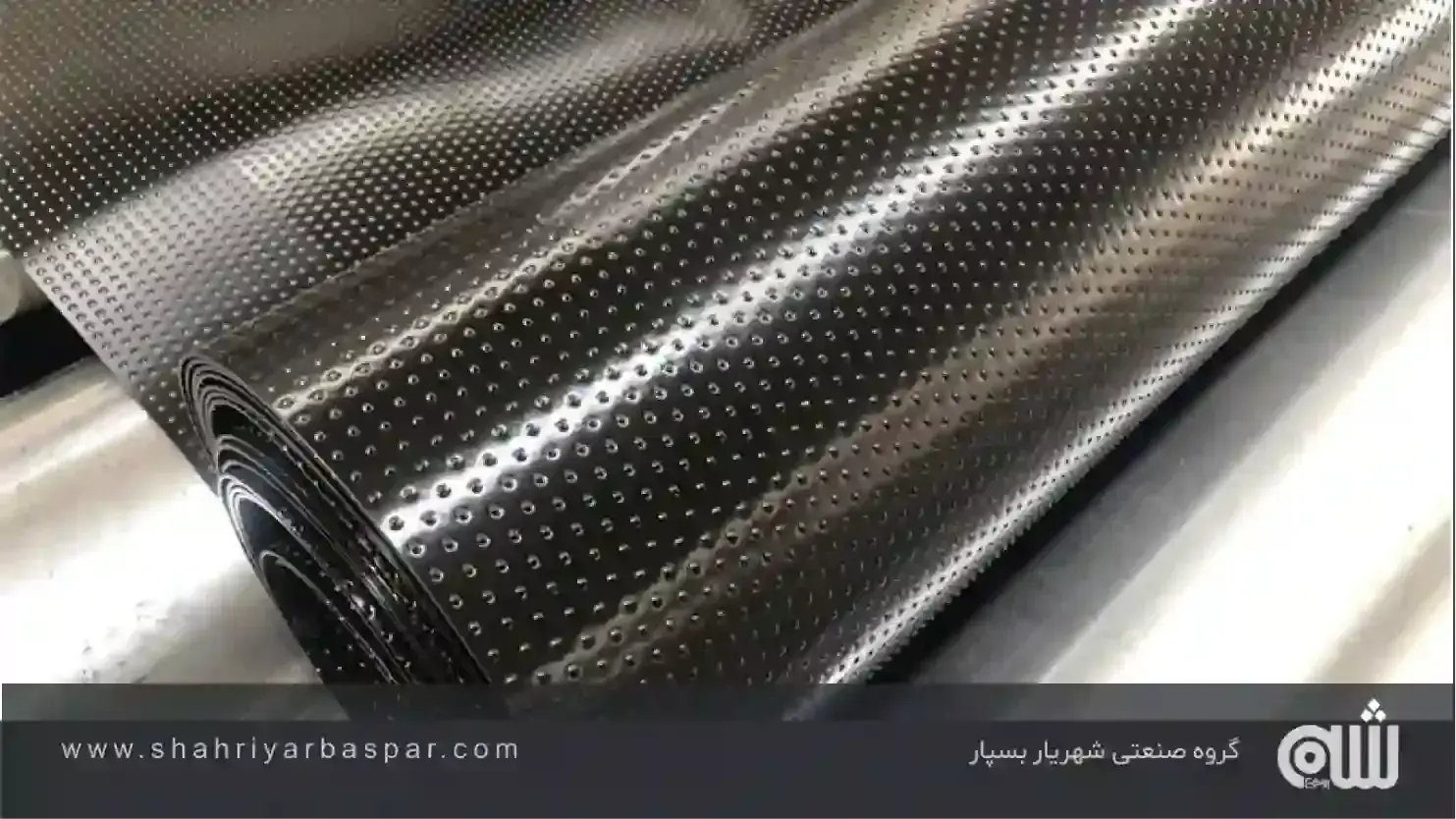

ژئوممبران Smoothژئوممبران Textured چیست؟
ژئوممبران Textured دارای برجستگیهای کنترلشده روی سطح خود است که با هدف افزایش اصطکاک و مقاومت برشی فصل مشترک ایجاد میشوند.
این زبری میتواند روی یک طرف ورق یا هر دو طرف ایجاد شود:
Single-Sided Textured: یک طرف زبر و طرف دیگر صاف
Double-Sided Textured: هر دو طرف دارای بافت و برجستگی
در پروژههایی که ژئوممبران با خاک، ژئوتکستایل، GCL یا سایر لایههای ژئوسنتتیک روی شیب قرار میگیرد، مقاومت اصطکاکی فصل مشترک اهمیت زیادی پیدا میکند.
مطالعات آزمایشگاهی نیز نشان دادهاند که نوع و ارتفاع بافت سطح میتواند رفتار برشی فصل مشترک ژئوممبران با مصالح مجاور را به شکل محسوسی تغییر دهد.
مهمترین تفاوت Smooth و Textured در چیست؟
اگر بخواهیم تفاوت این دو نوع ژئوممبران را در یک جمله خلاصه کنیم:
Smooth برای شرایطی مناسبتر است که کنترل لغزش فصل مشترک اهمیت زیادی ندارد؛ Textured زمانی ارزش خود را نشان میدهد که افزایش اصطکاک بین ژئوممبران و لایه مجاور برای پایداری سیستم ضروری باشد.
در ادامه مهمترین تفاوتها را بررسی میکنیم.
مقایسه تخصصی در یک نگاه
پارامتر | Smooth | Textured |
نفوذناپذیری | بالا | بالا |
مقاومت شیمیایی | وابسته به پلیمر | وابسته به پلیمر |
اصطکاک فصل مشترک | کمتر | بیشتر |
کنترل لغزش | محدودتر | مناسبتر در شرایط طراحیشده |
سطح | صاف | برجسته |
اجرای روی سطوح افقی | بسیار مناسب | معمولاً غیرضروری |
استفاده در شیب | نیازمند بررسی دقیق | معمولاً گزینه مناسبتر |
کنترل جوش | سادهتر | نیازمند توجه بیشتر به ناحیه اتصال |
هزینه اولیه | معمولاً کمتر | معمولاً بیشتر |
مناسب برای لندفیل شیبدار | بسته به طراحی | کاربرد گسترده |
مناسب برای استخر ساده | بسیار مناسب | ممکن است بیش از نیاز باشد |
چرا زبری ژئوممبران در شیب اهمیت دارد؟
فرض کنید یک سیستم آببندی روی یک شیب قرار گرفته و روی ژئوممبران نیز یک لایه خاک، زهکش یا ژئوتکستایل قرار دارد. وزن لایههای بالایی مؤلفهای در راستای شیب ایجاد میکند و اگر مقاومت برشی در فصل مشترک کافی نباشد، ممکن است لایهها به سمت پایین حرکت کنند.
در چنین شرایطی مسئله اصلی دیگر فقط نفوذناپذیری ژئوممبران نیست؛ بلکه باید بررسی شود که آیا کل سیستم از نظر ژئوتکنیکی پایدار است یا خیر. اینجاست که ژئوممبران textured میتواند مزیت مهمی داشته باشد.
بافت سطح باعث افزایش درگیری مکانیکی با لایه مجاور میشود و در نتیجه میتواند مقاومت برشی فصل مشترک را افزایش دهد. پژوهشهای مربوط به فصل مشترک ژئوممبران و ژئوتکستایل نیز اهمیت این موضوع را در طراحی سیستمهای پوشش و آببندی شیبدار تأیید میکنند.
آیا هر ژئوممبران زبری برای شیب مناسب است؟
خیر، این یکی از اشتباهات رایج در انتخاب ژئوممبران است. صرفاً گفتن اینکه ورق زبر است برای طراحی کافی نیست. عملکرد واقعی به عوامل مختلفی وابسته است؛ از جمله ارتفاع برجستگیها، شکل و تراکم برجستگیها، روش ایجاد بافت، جنس لایه مقابل، فشار نرمال، وضعیت رطوبت، نوع خاک، زاویه و طول شیب، شرایط بارگذاری و نحوه نصب و اجرای لایهها.
حتی تحقیقات جدید نشان میدهند که نوع بافت میتواند رفتار برشی ژئوممبران در تماس با GCL را تغییر دهد و تنها افزایش ارتفاع زبری، معیار کاملی برای قضاوت درباره عملکرد فصل مشترک نیست. بنابراین در پروژههای حساس، بهتر است به جای انتخاب محصول صرفاً بر اساس نام تجاری یا ظاهر، از آزمایش مستقیم برش فصل مشترک استفاده شود.
آزمایش ASTM D5321 چه اهمیتی دارد؟
یکی از استانداردهای مهم در بررسی رفتار برشی فصل مشترک ژئوسنتتیکها، ASTM D5321 است. در این آزمایش، رفتار سطح تماس بین ژئوممبران و ماده مجاور تحت تنش نرمال و برشی بررسی میشود.
برای مثال میتوان فصل مشترکهای ژئوممبران با خاک، ژئوتکستایل، GCL یا ژئوکامپوزیت را بررسی کرد. هدف این است که مشخص شود سیستم در شرایط واقعی پروژه چه مقدار مقاومت در برابر لغزش دارد؛ چرا که ممکن است یک ژئوممبران در تماس با یک نوع خاک اصطکاک مناسبی ایجاد کند اما در تماس با ژئوتکستایل یا GCL رفتار متفاوتی داشته باشد.
مطالعات سال ۲۰۲۶ نیز نشان دادهاند که رفتار فصل مشترک smooth و textured میتواند با توجه به نوع خاک به شکل قابلتوجهی متفاوت باشد؛ بنابراین استفاده از یک عدد ثابت برای تمام پروژهها رویکرد مهندسی دقیقی نیست.
آیا ژئوممبران Textured همیشه مقاومت مکانیکی بیشتری دارد؟
نه لزوماً. این تصور که چون سطح ورق زبر است پس خود ورق از نظر مکانیکی قویتر است، اشتباه است. تکسچرینگ عمدتاً برای تغییر رفتار سطح و فصل مشترک انجام میشود.
در استاندارد GRI-GM13 برای ژئوممبرانهای HDPE صاف و تکسچردار جداول مشخصات جداگانه وجود دارد و برخی خواص مکانیکی مانند مقاومت کششی و ازدیاد طول شکست میتوانند بین این دو ساختار متفاوت باشند. بنابراین هنگام خرید باید مشخصات فنی همان نوع ژئوممبران بررسی شود و نباید مشخصات یک ورق smooth را بهعنوان مشخصات ورق textured در نظر گرفت.
تفاوت در جوشکاری ژئوممبران صاف و زبر
یکی دیگر از نکات مهم، اجرای اتصالات است. ژئوممبرانهای HDPE معمولاً با روشهایی مانند hot wedge welding و extrusion welding به یکدیگر متصل میشوند.
در ورق smooth، سطح یکنواخت در ناحیه اتصال باعث میشود آمادهسازی و کنترل شرایط جوش سادهتر باشد. در ژئوممبران textured، بسته به روش تولید و شکل بافت، ممکن است لازم باشد ناحیهای که قرار است جوشکاری شود برای ایجاد یک سطح مناسب آمادهسازی شود؛ به همین دلیل کیفیت اجرای جوش در ژئوممبران زبر اهمیت ویژهای دارد.
نکته مهم این است که زبری سطح نباید وارد ناحیه مؤثر جوش به شکلی شود که یکنواختی اتصال را مختل کند. بعد از اجرای جوش نیز کنترل کیفیت اتصال باید طبق مشخصات پروژه و روش آزمون تعیینشده انجام شود.
Smooth یا Textured؛ کدام برای استخر کشاورزی بهتر است؟
پاسخ به شیب و طراحی استخر بستگی دارد. در استخرهایی با کف تقریباً افقی یا شیبهای ملایم، استفاده از ژئوممبران HDPE smooth در بسیاری از پروژهها کاملاً منطقی است.
اما اگر استخر دارای شیبهای جانبی زیاد باشد، موضوع پایداری لایهها اهمیت بیشتری پیدا میکند. در چنین شرایطی ممکن است استفاده از ژئوممبران تکطرفه یا دوطرفه textured، در کنار طراحی صحیح سیستم، انتخاب مناسبتری باشد.
البته نمیتوان یک نسبت شیب ثابت را برای تمام پروژهها بهعنوان مرز استفاده از smooth و textured تعیین کرد. زاویه مجاز باید بر اساس شرایط واقعی پروژه و مقاومت برشی فصل مشترک تعیین شود.
در لندفیل کدام نوع مناسبتر است؟
در پروژههای دفن پسماند، سیستم آببندی معمولاً از چندین لایه تشکیل میشود و شیبها ممکن است قابلتوجه باشند. در چنین پروژهای، ژئوممبران ممکن است با خاک پوششی، ژئوتکستایل، لایه زهکش، GCL، ژئوکامپوزیت و سایر ژئوسنتتیکها در تماس باشد.
در اینجا پایداری فصل مشترک یکی از پارامترهای کلیدی طراحی است. به همین دلیل ژئوممبران textured در بسیاری از بخشهای شیبدار لندفیلها کاربرد دارد؛ زیرا افزایش مقاومت برشی فصل مشترک میتواند به کنترل خطر لغزش کمک کند. GRI نیز برای ژئوممبرانهای smooth و textured مشخصات فنی جداگانه ارائه میکند.
Single Textured یا Double Textured؟
انتخاب یکطرفه یا دوطرفه بودن بافت نیز باید بر اساس محل قرارگیری ورق انجام شود.
در نوع تکطرفه، فقط یک سمت ژئوممبران دارای بافت است. مزیت آن این است که میتوان سمت زبر را به طرف لایهای قرار داد که به اصطکاک بیشتری نیاز دارد و سمت صاف را در طرف دیگر قرار داد. برای مثال اگر تنها تماس بحرانی در سمت خاک باشد، استفاده از ورق تکطرفه میتواند منطقیتر باشد.
در نوع دوطرفه، هر دو طرف دارای بافت هستند. این ساختار زمانی اهمیت پیدا میکند که هر دو فصل مشترک نیازمند مقاومت اصطکاکی بالا باشند؛ برای مثال در یک سیستم چندلایه روی شیب، ممکن است هم در سمت بالا و هم در سمت پایین ژئوممبران، کنترل لغزش اهمیت داشته باشد. بنابراین ژئوممبران دوطرفه الزاماً بهتر نیست؛ بلکه باید دید پروژه واقعاً به اصطکاک در هر دو سمت نیاز دارد یا خیر.
نقش ارتفاع زبری در عملکرد ژئوممبران
یکی از پارامترهای قابل بررسی در ژئوممبران textured، ارتفاع برجستگی است. استاندارد GRI-GM13 برای ژئوممبرانهای textured مشخصات مربوط به این ویژگی را در کنار سایر الزامات محصول مطرح میکند و اندازهگیری ارتفاع برجستگی نیز با روش ASTM D7466 انجام میشود.
اما افزایش ارتفاع زبری به تنهایی به معنی افزایش نامحدود عملکرد نیست. برای مثال اگر بافت بسیار تهاجمی باشد، ممکن است در تماس با برخی ژئوسنتتیکها یا لایههای حساس، تنشهای موضعی ایجاد کند.
مطالعات جدید روی فصل مشترک ژئوممبران و GCL نیز نشان دادهاند که نوع و شدت بافت میتواند باعث تفاوت در مکانیزم درگیری سطحی و حتی آسیب به لایه مجاور شود. بنابراین ارتفاع زبری باید در کنار سایر پارامترهای فصل مشترک تحلیل شود.
آیا ژئوممبران Smooth ارزانتر است؟
در بسیاری از بازارها، تولید و اجرای ژئوممبران smooth سادهتر است و به همین دلیل قیمت آن میتواند پایینتر از نمونه textured باشد. اما نباید صرفاً بر اساس قیمت هر مترمربع تصمیم گرفت.
ممکن است استفاده از ژئوممبران smooth در یک شیب باعث شود پروژه به لایههای مهاری بیشتر، تغییر هندسه شیب، جزئیات سازهای اضافی، عملیات خاکی بیشتر یا سیستم مهاربندی متفاوت نیاز پیدا کند. در چنین شرایطی، محصولی که در ابتدا ارزانتر بوده، الزاماً در هزینه نهایی پروژه اقتصادیتر نیست. بهترین مقایسه، مقایسه هزینه نهایی سیستم اجراشده است، نه فقط قیمت ورق.
یک اشتباه رایج: انتخاب ژئوممبران فقط بر اساس ضخامت
گاهی هنگام خرید، تمام تمرکز روی ضخامت ورق قرار میگیرد؛ مثلاً فقط گفته میشود «ژئوممبران ۱.۵ میلیمتر میخواهم». اما در پروژههای شیبدار، ضخامت تنها پارامتر تصمیمگیری نیست.
باید حداقل نوع پلیمر، ضخامت، smooth یا textured بودن، یکطرفه یا دوطرفه بودن بافت، ارتفاع و یکنواختی بافت، مقاومت کششی، مقاومت پارگی، مقاومت سوراخشدگی، مقاومت ترکخوردگی تنشی، مقاومت شیمیایی، مشخصات جوش، مقاومت برشی فصل مشترک، شرایط نصب و شرایط بهرهبرداری بررسی شوند.
در استاندارد GRI-GM13 نیز مجموعهای از خواص فیزیکی، مکانیکی و شیمیایی برای کنترل کیفیت ژئوممبران HDPE تعریف شده است.
راهنمای انتخاب ژئوممبران Smooth یا Textured
میتوان تصمیمگیری را به شکل زیر ساده کرد.
اگر پروژه کف افقی یا تقریباً افقی دارد، smooth معمولاً گزینه مناسبی است. اگر شیب ملایمی دارد و لغزش فصل مشترک بحرانی نیست، باز هم smooth میتواند انتخاب اقتصادی و اجرایی مناسبی باشد.
اگر پروژه شیب قابلتوجهی دارد، بهتر است textured را در تحلیل گزینهها قرار دهید. وقتی روی ژئوممبران خاک یا لایه ژئوسنتتیک قرار میگیرد و احتمال لغزش وجود دارد، مقاومت برشی فصل مشترک باید بررسی شود.
اگر پروژه لندفیل، حوضچه باطله یا پروژه معدنی شیبدار است، معمولاً textured اهمیت بیشتری پیدا میکند. وقتی ژئوممبران در تماس با GCL قرار دارد، انتخاب بافت باید با توجه به نتایج آزمایش فصل مشترک انجام شود. و اگر هر دو طرف ژئوممبران نیازمند اصطکاک بالا هستند، ژئوممبران دوطرفه textured میتواند گزینه قابل بررسی باشد.
جمعبندی
ژئوممبران Smooth و Textured دو محصول با یک هدف اصلی یعنی ایجاد لایه آببند هستند، اما رفتار سطحی متفاوتی دارند
Smooth به دلیل سطح یکنواخت، برای کفها و سطوح کمشیب و پروژههایی که اصطکاک فصل مشترک عامل تعیینکننده نیست، گزینهای ساده و اقتصادی است.
در مقابل، Textured با ایجاد زبری کنترلشده، میتواند مقاومت برشی فصل مشترک را افزایش دهد و در سیستمهای شیبدار، لندفیلها، پروژههای معدنی، حوضچههای باطله و سازههایی که کنترل لغزش اهمیت دارد، مزیت مهندسی ایجاد کند.
با این حال، Textured بهصورت خودکار به معنی انتخاب بهتر نیست. نوع خاک، جنس لایه مجاور، فشار نرمال، هندسه شیب، نوع بافت و نتایج آزمایش برش مستقیم همگی باید در نظر گرفته شوند. تحقیقات جدید نیز نشان دادهاند که عملکرد فصل مشترک به نوع خاک و نوع بافت وابسته است و نمیتوان تنها با تکیه بر ظاهر یا ارتفاع زبری تصمیم گرفت
بنابراین اگر هدف، انتخاب دقیق برای یک پروژه واقعی است، بهترین رویکرد این است که ابتدا پایداری سیستم و فصل مشترکها بررسی شود و سپس بر اساس مشخصات فنی محصول و آزمایشهای مربوط، Smooth یا Textured انتخاب شود.
