دستگاه بچینگ چیست؟ معرفی انواع، اجزا، نحوه کار و کاربردها

دستگاه بچینگ یکی از تجهیزات مهم در صنعت ساخت‌وساز و تولید بتن است که برای توزین، ترکیب و آماده‌سازی مواد اولیه بتن با نسبت‌های مشخص مورد استفاده قرار می‌گیرد. استفاده از بچینگ پلانت باعث می‌شود فرآیند تولید بتن با دقت، سرعت و یکنواختی بیشتری انجام شود و کیفیت بتن تولیدشده تا حد زیادی تحت کنترل باشد.

در پروژه‌های عمرانی بزرگ مانند ساخت ساختمان‌های مرتفع، پل‌ها، سدها، تونل‌ها، فرودگاه‌ها، راه‌ها و پروژه‌های صنعتی، تولید بتن با کیفیت ثابت اهمیت بسیار زیادی دارد. به همین دلیل استفاده از سیستم‌های بچینگ به‌جای اختلاط دستی یا روش‌های سنتی، یک راهکار رایج در پروژه‌های متوسط و بزرگ محسوب می‌شود.

در این مقاله با دستگاه بچینگ، انواع آن، اجزای اصلی، نحوه عملکرد، ظرفیت تولید، کاربردها، مزایا و نکات مهم هنگام خرید و راه‌اندازی آن آشنا می‌شویم.

دستگاه بچینگ چیست؟

بچینگ پلانت یا دستگاه بچینگ، مجموعه‌ای از تجهیزات مکانیکی، الکتریکی و کنترلی است که مواد اولیه بتن را طبق یک طرح اختلاط مشخص اندازه‌گیری کرده و پس از توزین، آنها را با یکدیگر مخلوط می‌کند.

مواد اصلی مورد استفاده در تولید بتن معمولاً شامل سیمان، شن، ماسه، آب و مواد افزودنی بتن هستند. در برخی طرح‌های اختلاط ممکن است مواد دیگری نیز به ترکیب اضافه شوند.

مقدار هر ماده بر اساس طرح اختلاط بتن تعیین می‌شود. سیستم کنترل بچینگ می‌تواند مقدار مواد را با استفاده از تجهیزات توزین اندازه‌گیری کرده و سپس آنها را وارد مرحله اختلاط کند.

هدف اصلی دستگاه بچینگ، تولید بتن با ترکیب یکنواخت و قابل کنترل است.

چرا از دستگاه بچینگ استفاده می‌شود؟

تولید بتن با کیفیت فقط به ترکیب سیمان، آب و سنگدانه‌ها محدود نمی‌شود. نسبت دقیق مواد، ترتیب ورود آنها، زمان اختلاط و شرایط تولید نیز روی کیفیت بتن تأثیر دارند.

استفاده از بچینگ باعث می‌شود مقدار مواد اولیه با دقت بیشتری اندازه‌گیری شود، نسبت آب به سیمان بهتر کنترل شود، کیفیت بتن در بچ‌های مختلف یکنواخت‌تر باشد، سرعت تولید افزایش پیدا کند، میزان خطای انسانی کاهش یابد، امکان اجرای طرح‌های اختلاط مختلف فراهم شود، مصرف مواد اولیه بهتر مدیریت شود و امکان ثبت و کنترل اطلاعات تولید فراهم شود.

اجزای اصلی دستگاه بچینگ

یک بچینگ پلانت از بخش‌های مختلفی تشکیل شده است که هرکدام وظیفه مشخصی دارند.

مخازن ذخیره سنگدانه

شن و ماسه مورد نیاز تولید بتن معمولاً در مخازن یا هاپرهای مخصوص ذخیره می‌شوند.

تعداد مخازن می‌تواند با توجه به طراحی دستگاه و تعداد سنگدانه‌های مورد استفاده متفاوت باشد.

در هر مخزن معمولاً یک نوع مشخص از سنگدانه قرار می‌گیرد تا سیستم کنترل بتواند مقدار مورد نیاز را به‌صورت جداگانه توزین کند.

سیستم توزین سنگدانه

سیستم توزین یکی از بخش‌های مهم بچینگ است.

این قسمت مقدار موردنیاز شن و ماسه را بر اساس طرح اختلاط اندازه‌گیری می‌کند.

دقت سیستم توزین اهمیت زیادی دارد، زیرا تغییر نسبت سنگدانه‌ها می‌تواند روی خواص بتن نهایی تأثیر بگذارد.

سیلو سیمان

سیمان معمولاً در سیلوهای فلزی ذخیره می‌شود.

سیلو سیمان می‌تواند مجهز به تجهیزاتی مانند فیلتر، شیر تخلیه، سنسور سطح، سیستم انتقال سیمان و تجهیزات کنترل فشار باشد.

ظرفیت سیلو بر اساس ظرفیت تولید و میزان مصرف سیمان تعیین می‌شود.

اسکرو کانوایر

برای انتقال سیمان از سیلو به سیستم توزین یا میکسر معمولاً از اسکرو کانوایر استفاده می‌شود.

اسکرو کانوایر یک سیستم انتقال مارپیچی است که امکان جابه‌جایی کنترل‌شده سیمان و مواد پودری را فراهم می‌کند.

سیستم توزین آب

آب مورد نیاز بتن نیز باید بر اساس طرح اختلاط اندازه‌گیری شود.

سیستم توزین یا اندازه‌گیری آب می‌تواند شامل مخزن آب، لودسل یا تجهیزات اندازه‌گیری، پمپ، شیرهای کنترلی و لوله‌کشی باشد.

کنترل دقیق مقدار آب اهمیت زیادی دارد، زیرا تغییر آب مصرفی می‌تواند روی کارایی و مقاومت بتن اثر بگذارد.

سیستم توزین مواد افزودنی

در صورت استفاده از مواد افزودنی، این مواد نیز باید با مقدار مشخص به بتن اضافه شوند.

مواد افزودنی می‌توانند با توجه به نوع بتن و نیاز پروژه برای اهدافی مانند افزایش روانی، کاهش آب مصرفی، کنترل زمان گیرش، بهبود عملکرد بتن و افزایش دوام استفاده شوند.

میکسر بچینگ

میکسر یکی از مهم‌ترین بخش‌های دستگاه بچینگ است.

در میکسر، مواد اولیه‌ای که قبلاً توزین شده‌اند با یکدیگر ترکیب می‌شوند تا بتن یکنواخت تولید شود.

انواع مختلفی از میکسرها در بچینگ پلانت‌ها استفاده می‌شوند، از جمله میکسر دو محوره، میکسر پن، میکسر پلانتاری و میکسر تک‌محوره.

انتخاب میکسر به ظرفیت تولید، نوع بتن و شرایط پروژه بستگی دارد.

سیستم کنترل بچینگ

سیستم کنترل، بخش مرکزی مدیریت فرآیند تولید است.

در بچینگ‌های مدرن، عملیات مختلف توسط سیستم کنترل اتوماتیک مدیریت می‌شود.

اپراتور می‌تواند پارامترهایی مانند نوع بتن، مقدار سیمان، مقدار شن، مقدار ماسه، میزان آب، مقدار افزودنی، تعداد بچ و زمان اختلاط را تنظیم یا کنترل کند.

نحوه کار دستگاه بچینگ

فرآیند تولید بتن در یک بچینگ معمولاً به این شکل انجام می‌شود.

در مرحله اول، ذخیره مواد انجام می‌شود؛ شن، ماسه و سایر سنگدانه‌ها در مخازن مربوطه و سیمان در سیلو نگهداری می‌شوند.

در مرحله دوم، توزین انجام می‌شود؛ مواد اولیه طبق طرح اختلاط به مقدار مشخص توزین می‌شوند

در مرحله سوم، مواد توزین‌شده به سمت میکسر منتقل می‌شوند.

در مرحله چهارم، اختلاط انجام می‌شود؛ سیمان، آب، سنگدانه‌ها و مواد افزودنی وارد میکسر شده و با یکدیگر مخلوط می‌شوند.

در مرحله پنجم، پس از تکمیل زمان اختلاط، بتن آماده از میکسر تخلیه می‌شود و می‌تواند مستقیماً وارد تراک میکسر یا وسیله انتقال مناسب پروژه شود.

انواع دستگاه بچینگ

بچینگ‌ها را می‌توان از جنبه‌های مختلف دسته‌بندی کرد.

دستگاه بچینگ یک متر مکعبی

دستگاه بچینگ دو متر مکعبی

دستگاه بچینگ سه متر مکعبی

بچینگ ثابت

بچینگ ثابت برای پروژه‌هایی استفاده می‌شود که محل تولید بتن برای مدت طولانی تغییر نمی‌کند.

این نوع سیستم معمولاً ظرفیت تولید بالاتری دارد و برای پروژه‌هایی مانند کارخانه تولید بتن، پروژه‌های عمرانی بزرگ، سدسازی، پروژه‌های زیرساختی و تولید بتن تجاری مناسب است.

بچینگ موبایل

بچینگ موبایل یا سیار به‌گونه‌ای طراحی می‌شود که امکان جابه‌جایی آن ساده‌تر باشد.

این نوع بچینگ برای پروژه‌هایی مناسب است که محل تولید بتن ممکن است تغییر کند.

مزیت مهم آن کاهش زمان و هزینه جابه‌جایی تجهیزات در برخی پروژه‌هاست.

بچینگ خشک

در بچینگ خشک، مواد اولیه پس از توزین برای انتقال و اختلاط نهایی به میکسر یا تراک میکسر منتقل می‌شوند و بسته به طراحی سیستم، فرآیند اختلاط کامل ممکن است در میکسر حمل انجام شود.

این سیستم معمولاً ساختار ساده‌تری نسبت به برخی بچینگ‌های تر دارد.

بچینگ تر

در بچینگ تر، مواد اولیه در خود بچینگ پلانت وارد میکسر شده و بتن در همان محل تولید می‌شود.

این نوع سیستم امکان کنترل بهتر فرآیند اختلاط را فراهم می‌کند و در بسیاری از پروژه‌های بزرگ کاربرد دارد.

تفاوت بچینگ تر و خشک

در بچینگ تر، اختلاط داخل میکسر بچینگ انجام می‌شود، کنترل اختلاط بالاست، تجهیزات پیچیده‌تر است، کاربرد آن در پروژه‌های بزرگ و تولید بتن کنترل‌شده است و به میکسر مرکزی نیاز دارد.

در بچینگ خشک، محل اختلاط بسته به طراحی می‌تواند در تراک میکسر انجام شود، کنترل اختلاط وابسته به روش انتقال است، تجهیزات معمولاً ساده‌تر است، کاربرد آن در برخی پروژه‌های عمرانی و تولید بتن است و نیاز به میکسر مرکزی بسته به سیستم متفاوت است.

انتخاب بین این دو نوع باید بر اساس ظرفیت تولید، فاصله حمل، نوع بتن و شرایط پروژه انجام شود.

ظرفیت دستگاه بچینگ

ظرفیت بچینگ یکی از مهم‌ترین پارامترهای خرید دستگاه است.

ظرفیت‌ها می‌توانند بر اساس طراحی و مدل دستگاه متفاوت باشند. در بازار، سیستم‌های بچینگ از ظرفیت‌های کوچک برای پروژه‌های محدود تا ظرفیت‌های بالا برای پروژه‌های بزرگ تولید می‌شوند.

برای تعیین ظرفیت موردنیاز باید میزان مصرف روزانه بتن، حداکثر مصرف بتن در ساعت، تعداد ساعات کاری، فاصله بچینگ تا محل مصرف، ظرفیت میکسر، سرعت بارگیری و تخلیه و نوع پروژه بررسی شود.

صرفاً انتخاب دستگاه با ظرفیت اسمی بالا به معنی دستیابی به همان ظرفیت واقعی نیست؛ شرایط عملیاتی و زمان چرخه تولید نیز باید در نظر گرفته شود.

کاربردهای دستگاه بچینگ

بچینگ پلانت‌ها در بسیاری از پروژه‌های عمرانی و صنعتی کاربرد دارند.

در ساختمان‌سازی، برای تولید بتن مورد استفاده در فونداسیون، ستون، تیر، سقف، دیوار و سازه‌های بتنی استفاده می‌شود.

در راه‌سازی، برای تولید بتن مورد نیاز سازه‌ها و بخش‌های مختلف پروژه کاربرد دارد.

در پل‌سازی، تولید بتن یکنواخت و قابل کنترل برای اجرای پایه‌ها، عرشه و سایر اجزای بتنی پل اهمیت زیادی دارد.

در سدسازی، پروژه‌ها به حجم زیادی از بتن نیاز دارند و کنترل فرآیند تولید اهمیت بالایی دارد.

در تونل‌سازی نیز از بتن برای بخش‌های مختلف سازه و پوشش استفاده می‌شود.

در کارخانه‌های تولید بتن آماده، بچینگ یکی از تجهیزات اصلی است.

مزایای استفاده از دستگاه بچینگ

استفاده از سیستم بچینگ می‌تواند مزایای متعددی داشته باشد.

افزایش دقت یکی از این مزایاست؛ سیستم‌های توزین و کنترل اتوماتیک می‌توانند مقدار مواد را با دقت مناسب اندازه‌گیری کنند.

یکنواختی تولید هم مهم است؛ در صورت تنظیم صحیح تجهیزات، بچ‌های مختلف بتن می‌توانند ترکیب یکنواخت‌تری داشته باشند.

کاهش خطای انسانی نیز اهمیت دارد، چون اتوماسیون بخش زیادی از فرآیند باعث کاهش وابستگی به اندازه‌گیری دستی می‌شود.

افزایش سرعت هم مزیت دیگری است؛ مواد با سرعت مشخص و برنامه‌ریزی‌شده وارد فرآیند تولید می‌شوند.

مدیریت بهتر مواد اولیه نیز حاصل می‌شود، چون مقدار مصرف سیمان، سنگدانه، آب و افزودنی‌ها بهتر قابل کنترل است.

امکان تغییر طرح اختلاط هم وجود دارد؛ سیستم کنترل می‌تواند برای تولید بتن‌های مختلف برنامه‌ریزی شود.

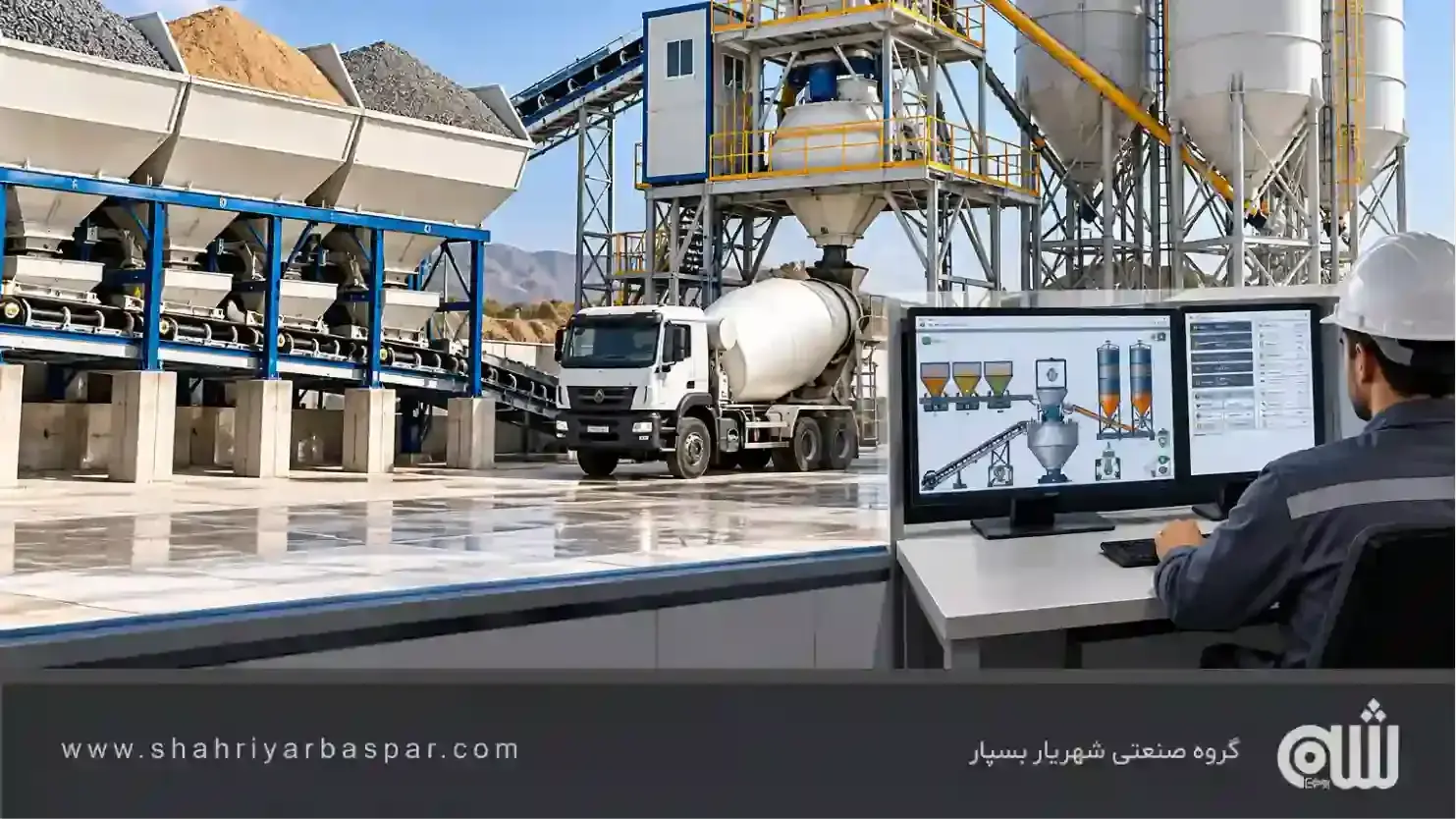

دستگاه بچینگ اتوماتیک چیست؟

در سیستم اتوماتیک، عملیات توزین و انتقال مواد تا حد زیادی توسط سیستم کنترل انجام می‌شود.

این سیستم معمولاً شامل PLC، سنسورها، لودسل‌ها، تابلو برق، نرم‌افزار کنترل و نمایشگر یا HMI است.

اپراتور می‌تواند طرح اختلاط موردنظر را انتخاب کرده و سیستم بر اساس برنامه تعریف‌شده فرآیند تولید را اجرا کند.

دستگاه بچینگ اتوماتیک

دستگاه بچینگ نیمه‌اتوماتیک

در بچینگ نیمه‌اتوماتیک، بخشی از عملیات توسط سیستم کنترل و بخشی توسط اپراتور انجام می‌شود.

این سیستم می‌تواند برای پروژه‌هایی که نیاز به کنترل مناسب دارند اما میزان اتوماسیون کامل ضروری نیست، مورد استفاده قرار گیرد.

نکات مهم هنگام خرید دستگاه بچینگ

خرید بچینگ باید بر اساس نیاز واقعی پروژه انجام شود.

ابتدا باید ظرفیت تولید موردنیاز به‌صورت واقعی محاسبه شود.

نوع بتن و طرح‌های اختلاط مورد استفاده روی انتخاب میکسر و تجهیزات اثر می‌گذارد.

انتخاب نوع میکسر اهمیت زیادی دارد و باید با ظرفیت و نوع بتن هماهنگ باشد.

دقت لودسل‌ها و سیستم توزین باید مورد توجه قرار گیرد.

کیفیت موتور، گیربکس، لودسل، تابلو برق، PLC، شیرها و تجهیزات انتقال روی عملکرد کلی دستگاه اثر دارد.

سیستم کنترل مناسب باعث سهولت کار اپراتور و مدیریت بهتر فرآیند تولید می‌شود.

تأمین قطعات یدکی و خدمات فنی باید پیش از خرید بررسی شود.

فضای موجود، دسترسی به برق، مسیر ورود مواد اولیه و مسیر خروج بتن باید پیش از نصب بررسی شوند.

نگهداری دستگاه بچینگ

نگهداری صحیح می‌تواند به افزایش عمر تجهیزات و کاهش خرابی کمک کند.

موارد مهم شامل بررسی دوره‌ای لودسل‌ها، کنترل تسمه‌ها و نوار نقاله، بررسی گیربکس و موتورها، روغن‌کاری تجهیزات طبق دستورالعمل سازنده، تمیزکاری میکسر، بررسی اسکرو کانوایر، کنترل تابلو برق، بررسی سنسورها، کنترل سیستم‌های پنوماتیک و بررسی اتصالات مکانیکی است.

یکی از مهم‌ترین موارد، تمیز کردن میکسر و جلوگیری از تجمع بتن خشک‌شده در قسمت‌های داخلی آن است.

عوامل مؤثر بر قیمت دستگاه بچینگ

قیمت بچینگ پلانت به یک عامل مشخص وابسته نیست و به مشخصات فنی و تجهیزات آن بستگی دارد.

مهم‌ترین عوامل مؤثر عبارت‌اند از ظرفیت تولید، نوع بچینگ، ثابت یا موبایل بودن، نوع و ظرفیت میکسر، تعداد مخازن سنگدانه، ظرفیت سیلو سیمان، میزان اتوماسیون، برند تجهیزات برقی، نوع سیستم توزین، کیفیت سازه و قطعات مکانیکی، تجهیزات جانبی و هزینه نصب و راه‌اندازی.

به همین دلیل بهتر است قیمت بچینگ بر اساس مشخصات فنی کامل و ظرفیت واقعی موردنیاز پروژه استعلام شود.

آیا خرید بچینگ دست دوم مناسب است؟

خرید دستگاه بچینگ دست دوم ممکن است در برخی پروژه‌ها از نظر سرمایه‌گذاری اولیه جذاب باشد، اما قبل از خرید باید وضعیت فنی آن به‌طور کامل بررسی شود.

مواردی که باید بررسی شوند شامل سلامت میکسر، وضعیت گیربکس، موتور، لودسل‌ها، تابلو برق، PLC، سیستم توزین، بدنه و شاسی، سیلوها، اسکروها، نوار نقاله و سیستم پنوماتیک است.

همچنین باید هزینه تعمیرات، تعویض قطعات و به‌روزرسانی سیستم کنترل در قیمت نهایی لحاظ شود.

مشکلات رایج دستگاه بچینگ

برخی مشکلات رایج در بچینگ عبارت‌اند از خطای توزین که ممکن است به دلیل مشکل لودسل، کالیبراسیون نامناسب یا ایراد سیستم کنترل ایجاد شود؛ گیر کردن سنگدانه که تجمع رطوبت یا شکل نامناسب مواد می‌تواند باعث اختلال در تخلیه هاپر شود؛ خرابی اسکرو که فرسایش، ورود مواد نامناسب یا مشکلات گیربکس می‌تواند باعث آن شود؛ کاهش کیفیت اختلاط که ممکن است به دلیل فرسایش تیغه‌های میکسر، زمان اختلاط نامناسب یا بارگذاری بیش از ظرفیت ایجاد شود؛ و مشکلات سیستم کنترل که خرابی سنسورها، PLC، کابل‌ها یا تابلو برق می‌تواند باعث توقف خط تولید شود.

اهمیت کالیبراسیون در دستگاه بچینگ

کالیبراسیون سیستم توزین یکی از موضوعات مهم در کنترل کیفیت تولید بتن است.

اگر سیستم توزین مقدار مواد را اشتباه اندازه‌گیری کند، حتی در صورت سالم بودن سایر تجهیزات، ترکیب نهایی بتن می‌تواند با طرح اختلاط تفاوت داشته باشد.

بنابراین سیستم‌های توزین باید طبق برنامه مشخص بررسی و در صورت نیاز کالیبره شوند.

جمع‌بندی

دستگاه بچینگ یکی از تجهیزات کلیدی برای تولید کنترل‌شده و یکنواخت بتن است. این سیستم با استفاده از تجهیزات توزین، انتقال، اختلاط و کنترل، مواد اولیه را بر اساس طرح اختلاط مشخص ترکیب می‌کند.

بچینگ‌ها در انواع مختلفی مانند ثابت، موبایل، تر و خشک تولید می‌شوند و انتخاب نوع مناسب به ظرفیت پروژه، نوع بتن، محل اجرا، میزان مصرف و شرایط حمل بستگی دارد.

در زمان خرید دستگاه باید علاوه بر قیمت، مواردی مانند ظرفیت واقعی، دقت توزین، نوع میکسر، سیستم کنترل، کیفیت قطعات، خدمات پس از فروش و امکان تأمین قطعات یدکی مورد توجه قرار گیرد

یک بچینگ مناسب تنها مجموعه‌ای از تجهیزات مکانیکی نیست؛ بلکه هماهنگی میان سیستم توزین، میکسر، انتقال مواد و کنترل اتوماتیک است که عملکرد نهایی خط تولید بتن را تعیین می‌کند.
