ژئوگرید

ژئوگرید یکی از مهم‌ترین محصولات خانواده ژئوسنتتیک‌هاست که نقش اساسی در تقویت و تثبیت خاک ایفا می‌کند. این محصول به‌صورت شبکه‌ای از نوارها یا الیاف پلیمری با مقاومت کششی بالا ساخته می‌شود و به‌طور ویژه برای افزایش پایداری خاک، کنترل نشست و جلوگیری از جابجایی بستر سازه‌ها طراحی شده است.

در بسیاری از پروژه‌های عمرانی، مشکلاتی مانند لغزش شیب‌ها، ترک‌خوردگی جاده‌ها یا نشست زمین ناشی از ضعف خاک زیرین مشاهده می‌شود. ژئوگرید با ساختار مشبک خود باعث درگیری مکانیکی ذرات خاک شده و با انتقال تنش‌ها، عملکرد بستر را به میزان قابل‌توجهی بهبود می‌دهد. به همین دلیل امروزه در راه‌سازی، احداث دیوارهای حائل، ساخت خطوط ریلی و حتی پروژه‌های مسکونی و صنعتی، از ژئوگرید به‌عنوان یکی از مؤثرترین ابزارهای مهندسی ژئوتکنیک استفاده می‌شود.

ژئوگرید چگونه ساخته می‌شود؟

مواد اولیه و ساختار مشبک ژئوگرید

ژئوگرید معمولاً از مواد پلیمری مقاوم نظیر پلی‌اتیلن (HDPE)، پلی‌پروپیلن (PP) یا پلی‌استر (PET) تولید می‌شود. این مواد به دلیل مقاومت بالا در برابر کشش، رطوبت، مواد شیمیایی و اشعه فرابنفش، گزینه‌ای ایده‌آل برای کاربردهای طولانی‌مدت در محیط‌های خاکی محسوب می‌شوند. ساختار مشبک ژئوگرید به گونه‌ای طراحی می‌شود که ذرات خاک درون حفره‌ها قرار گرفته و یک سیستم مرکب پایدار از خاک و شبکه پلیمری ایجاد شود.

فرآیند تولید از پلیمر تا شبکه مقاوم

در فرآیند تولید، ابتدا مواد پلیمری به‌صورت ورق یا نوار اکسترود می‌شوند. سپس این ورق‌ها طی مراحل خاصی سوراخ‌کاری و در یک یا چند جهت کشیده می‌شوند تا شبکه‌ای منظم با مقاومت کششی بالا ایجاد گردد. این عملیات کشش (Drawing) موجب افزایش استحکام مولکولی پلیمر و در نتیجه افزایش مقاومت نهایی محصول می‌شود. بسته به جهت کشش، ژئوگریدها به سه نوع اصلی تقسیم می‌شوند که در بخش بعد معرفی می‌گردند.

تأثیر نوع متریال بر عملکرد نهایی

انتخاب نوع متریال مستقیماً بر دوام و عملکرد ژئوگرید تأثیر دارد. ژئوگرید‌های پلی‌استری به دلیل مقاومت بالا در برابر خزش و تغییر شکل درازمدت، گزینه‌ای مناسب برای دیوارهای حائل و شیب‌های بلند محسوب می‌شوند. در مقابل، ژئوگرید‌های پلی‌پروپیلن و پلی‌اتیلن به علت وزن کمتر و مقاومت مطلوب در برابر عوامل محیطی، بیشتر در راه‌سازی و زیرسازی جاده‌ها به کار می‌روند.

ژئوگرید

ژئوگریدها معمولاً در پروژه‌های عمرانی، راه‌سازی، دیوارهای حائل، تثبیت خاکریزها، ساخت خطوط ریلی و بستر پل‌ها به‌کار می‌روند. این محصول در انواع مختلف با توجه به نوع کاربرد طراحی و تولید می‌شود و نقش کلیدی در افزایش عمر مفید سازه‌ها و کاهش هزینه‌های تعمیر و نگهداری دارد.

انواع ژئوگرید و تفاوت کاربرد آن‌

ژئوگریدها به‌طور کلی به سه نوع تقسیم می‌شوند:

ژئوگرید تک‌محوره

ژئوگرید تک‌محوره (Uniaxial Geogrid) تنها در یک جهت دارای مقاومت کششی بالا است. این نوع ژئوگرید برای سازه‌هایی مناسب است که فشار اصلی در یک جهت وارد می‌شود، مانند دیوارهای حائل خاکی، گابیون‌ها و شیب‌های تقویتی. ساختار خطی آن باعث انتقال مؤثر نیروها در راستای مورد نیاز و جلوگیری از گسیختگی خاک می‌شود.

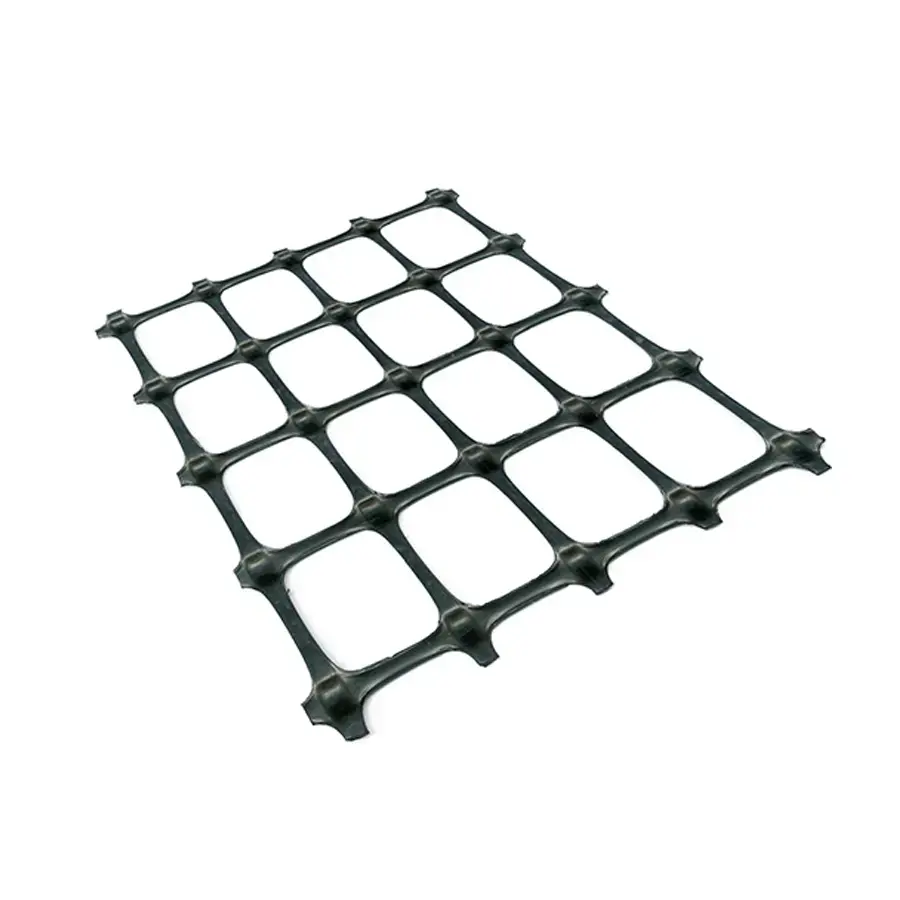

ژئوگرید دو‌محوره

ژئوگرید دو‌محوره (Biaxial Geogrid) دارای مقاومت کششی در دو جهت عمود بر هم است و معمولاً برای زیرسازی جاده‌ها، مسیرهای رفت‌وآمد و کف‌سازی پروژه‌های صنعتی مورد استفاده قرار می‌گیرد. این نوع ژئوگرید با توزیع یکنواخت تنش‌ها در هر دو جهت، مانع از نشست موضعی و شکست لایه‌های روسازی می‌شود و در پروژه‌های راه‌سازی کاربرد فراوانی دارد.

ژئوگرید سه‌محوره

ژئوگرید سه‌محوره (Triaxial Geogrid) نسل جدیدی از ژئوگریدهاست که به‌صورت مثلثی طراحی شده و در تمامی جهات، مقاومت یکنواختی دارد. این ویژگی باعث می‌شود پایداری خاک در برابر بارهای چندمحوره افزایش یافته و عملکرد سازه در شرایط بحرانی (مانند زمین‌های نرم یا شیب‌دار) به‌مراتب بهتر شود.

نحوه عملکرد ژئوگرید در تثبیت و تقویت خاک

مکانیزم درگیری ذرات خاک با شبکه ژئوگرید

اصلی‌ترین ویژگی ژئوگرید، درگیری مکانیکی با ذرات خاک است. هنگامی که لایه ژئوگرید در میان خاک قرار می‌گیرد، ذرات درون شبکه آن گیر کرده و یک ماتریس ترکیبی از خاک و ژئوگرید شکل می‌گیرد. این درگیری، باعث افزایش اصطکاک داخلی خاک و جلوگیری از جابه‌جایی ذرات تحت بارهای سنگین می‌شود.

انتقال بار و جلوگیری از نشست و لغزش

در بسترهای راه‌سازی یا زیر پی ساختمان‌ها، ژئوگرید نیروهای عمودی و افقی را از نواحی ضعیف خاک به نواحی مقاوم‌تر منتقل می‌کند. این انتقال باعث توزیع یکنواخت بار و کاهش تمرکز تنش می‌شود. نتیجه نهایی، کاهش نشست‌های موضعی و افزایش عمر مفید روسازی‌ها و سازه‌ها خواهد بود.

اثر غشای کششی (Tension Membrane Effect)

در شرایطی که خاک دچار تغییر شکل می‌شود، ژئوگرید مانند یک غشا عمل کرده و نیروهای کششی ایجادشده را در سطح وسیعی پخش می‌کند. این پدیده که به «اثر غشای کششی» معروف است، باعث افزایش ظرفیت باربری خاک و پایداری بیشتر لایه‌های زیرسازی می‌شود.

کاربردهای ژئوگرید در پروژه‌های عمرانی

ژئوگریدها به‌دلیل خواص مکانیکی ممتاز و عملکرد قابل‌اعتماد، در طیف گسترده‌ای از پروژه‌های عمرانی، راه‌سازی و زیربنایی مورد استفاده قرار می‌گیرند. برخی از مهم‌ترین موارد کاربرد آن عبارت‌اند از:

زیرسازی و بهسازی بستر جاده‌ها

در مسیرهای ارتباطی، به‌ویژه جاده‌هایی که در مناطق نرم یا مرطوب احداث می‌شوند، مشکل نشست و ترک‌خوردگی بستر بسیار شایع است. استفاده از ژئوگرید در لایه زیرین روسازی، موجب توزیع یکنواخت بار چرخ‌ها و جلوگیری از تغییرشکل‌های دائمی در لایه اساس و زیر اساس می‌شود. این امر به‌طور مستقیم عمر مفید جاده را افزایش و هزینه‌های تعمیر و نگهداری را کاهش می‌دهد.

خطوط راه‌آهن

در خطوط ریلی، پایداری بستر زیر تراورس‌ها نقش مهمی در عملکرد ایمن دارد. نصب ژئوگرید بین لایه بالاست و زیر بالاست، باعث کاهش نشست‌های ناهمگون و افزایش ظرفیت باربری بستر ریل می‌گردد. به‌این‌ترتیب، ارتعاشات کاهش یافته و هزینه نگهداری مسیرهای ریلی به میزان چشمگیری کم می‌شود.

ساخت دیوارهای حائل و شیب‌های مسلح‌شده

در پروژه‌هایی مانند احداث دیوارهای نگهبان یا شیب‌های خاکی با زاویه زیاد، ژئوگرید به‌عنوان عنصر تسلیح‌کننده اصلی مورد استفاده قرار می‌گیرد. این محصول با انتقال تنش‌های برشی و کششی، پایداری کلی سازه را تضمین کرده و خطر لغزش یا ریزش را از بین می‌برد.

محوطه‌سازی و سازه‌های محیط‌زیستی

در پروژه‌های بام سبز، حوضچه‌های ذخیره آب و محوطه‌سازی، از ژئوگرید برای تقویت لایه‌های خاکی و کنترل فرسایش سطحی استفاده می‌شود. در این نوع پروژه‌ها، تلفیق ژئوگرید با ژئوتکستایل، علاوه بر پایداری مکانیکی، به حفظ زهکشی مناسب کمک می‌کند.

پروژه‌های صنعتی و معدنی

در محوطه‌های صنعتی که تردد ماشین‌آلات سنگین وجود دارد، استفاده از ژئوگرید در زیرسازی کف یا رمپ‌ها، موجب افزایش مقاومت فشاری خاک و کاهش خطر شکست سطحی می‌شود. در صنایع معدنی نیز برای پایداری سکوها و مسیرهای حمل مواد از این محصول بهره گرفته می‌شود.

ویژگی‌ها و مزایا

1. تقویت خاک: ژئوگرید با افزایش مقاومت کششی خاک، به بهبود پایداری و کاهش تغییر شکل خاک کمک می‌کند.
2. کاهش نشست: استفاده از ژئوگرید باعث کاهش نشست خاک و بهبود عملکرد سازه‌ها می‌شود.
3. مقاومت مکانیکی بالا: ژئوگرید از مواد پلیمری مقاوم ساخته شده و در برابر فشارهای مکانیکی، کشش و پارگی مقاومت بالایی دارد.
4. انعطاف‌پذیری: ژئوگرید به راحتی با سطوح ناصاف و پیچیده سازگار می‌شود و در انواع پروژه‌ها قابل استفاده است.
5. طول عمر بالا: مقاومت بالا در برابر عوامل محیطی مانند رطوبت، مواد شیمیایی و تغییرات دمایی، طول عمر ژئوگرید را افزایش می‌دهد.
6. نصب آسان: ژئوگرید سبک و به راحتی قابل نصب است و نیاز به ابزارهای خاصی ندارد که باعث کاهش هزینه‌های نصب می‌شود.

نحوه اجرای ژئوگرید در پروژه‌های عمرانی

اجرای صحیح ژئوگرید نقش بسیار مهمی در عملکرد نهایی و دوام پروژه دارد. مراحل اجرای این محصول به صورت استاندارد به شرح زیر است:

آماده‌سازی بستر خاک

ابتدا سطح خاک باید هموار و عاری از سنگ‌های بزرگ، ریشه درخت یا اشیاء تیز باشد. هرگونه ناهمواری می‌تواند موجب آسیب به شبکه ژئوگرید شود و عملکرد تسلیح را کاهش دهد.

برش و آماده‌سازی ژئوگرید

ژئوگرید متناسب با ابعاد پروژه برش داده می‌شود. در این مرحله توجه به جهت مقاومت کششی (تک‌محوره یا دو‌محوره) ضروری است تا بارگذاری به شکل مؤثر توزیع شود.

نصب ژئوگرید بر روی خاک

شبکه ژئوگرید روی بستر قرار می‌گیرد و در صورت نیاز با میخ‌های مخصوص یا وزنه‌های سنگین موقت تثبیت می‌شود. طول شبکه‌ها باید با هم همپوشانی داشته باشند تا یکپارچگی عملکرد حفظ شود.

پوشش با مصالح خاکی یا سنگی

پس از نصب، ژئوگرید با لایه‌ای از خاک، شن یا سنگدانه پوشانده می‌شود. ضخامت این لایه باید مطابق مشخصات فنی پروژه و نوع ژئوگرید انتخاب شود تا از آسیب مکانیکی جلوگیری شود.

کنترل کیفیت و آزمایش عملکرد:

پس از اجرا، بررسی یکپارچگی شبکه و اندازه‌گیری برخی پارامترهای مکانیکی مانند نشست یا جابجایی، عملکرد صحیح ژئوگرید را تأیید می‌کند.

عوامل مؤثر بر قیمت ژئوگرید

قیمت ژئوگرید به چند عامل کلیدی بستگی دارد:

نوع ژئوگرید

ژئوگرید تک‌محوره، دو‌محوره یا سه‌محوره، هر کدام قیمت متفاوتی دارند. ژئوگریدهای سه‌محوره به دلیل مقاومت بیشتر و پیچیدگی تولید، معمولاً گران‌تر هستند.

جنس و کیفیت متریال

پلی‌استر، پلی‌پروپیلن و پلی‌اتیلن هر یک ویژگی‌های متفاوتی دارند که بر قیمت تأثیر می‌گذارد. محصولات با مقاومت بالاتر، دوام بیشتر و تأییدیه‌های فنی معتبر معمولاً هزینه بالاتری دارند.

ابعاد و ضخامت شبکه

اندازه چشمه‌ها و ضخامت نوارها بر میزان مواد مصرفی و در نتیجه قیمت نهایی تأثیر مستقیم دارد.

حجم خرید و حمل‌ونقل

خرید عمده و هماهنگی حمل‌ونقل به محل پروژه، هزینه‌ها را کاهش می‌دهد.

برای دریافت قیمت روز و مشاوره فنی تخصصی، پیشنهاد می‌شود با کارشناسان معتبر تماس گرفته و مشخصات پروژه خود را ارائه دهید تا مناسب‌ترین نوع ژئوگرید توصیه شود.

خرید ژئوگرید

برای خرید ژئوگرید با کیفیت بالا، لازم است نوع پروژه، نوع خاک محل اجرا و میزان بارگذاری مشخص شود. تیم متخصص «شهریار بسپار» با ارائه مشاوره فنی و معرفی بهترین نوع ژئوگرید متناسب با نیاز پروژه، شما را در انتخابی دقیق و مقرون‌به‌صرفه همراهی می‌کند.

بهترین ژئوگرید

بهترین ژئوگرید، محصولی است که:

• مقاومت کششی مناسب با نوع پروژه داشته باشد
• از متریال با کیفیت و مقاوم در برابر عوامل محیطی ساخته شده باشد
• دارای تأییدیه‌های فنی معتبر و استانداردهای ملی یا بین‌المللی باشد
• توسط تولیدکننده یا تأمین‌کننده معتبر و قابل اعتماد ارائه شود

تیم‌های متخصص در ارائه و نصب ژئوگرید، با ارزیابی دقیق نوع خاک، بارگذاری و شرایط محیطی، می‌توانند محصولی مطابق نیاز پروژه پیشنهاد دهند تا هم عملکرد سازه تضمین شود و هم هزینه‌ها بهینه گردد.

تفاوت ژئوگرید و ژئوتکستایل

گرچه هر دو محصول در گروه مصالح ژئوسنتتیک قرار دارند، اما کاربرد آن‌ها تفاوت قابل توجهی دارد:

در بسیاری از پروژه‌ها، ترکیب ژئوگرید و ژئوتکستایل نتایج بهینه‌تری ارائه می‌دهد؛ به‌عنوان مثال، استفاده همزمان در زیرسازی جاده یا بام سبز، هم از نظر پایداری مکانیکی و هم زهکشی مؤثر است.

ژئوگرید در راهسازی

در راه‌سازی، ژئوگرید به تثبیت بستر و جلوگیری از نشست و شکست آسفالت کمک می‌کند. استفاده از ژئوگرید باعث کاهش ضخامت لایه‌های خاک‌ریزی و در عین حال افزایش دوام و تحمل بار جاده‌ها می‌شود. همچنین موجب صرفه‌جویی در هزینه‌های تعمیرات در طول زمان خواهد شد.

مشخصات فنی ژئوگرید

مشخصات فنی ژئوگریدها بسته به نوع آن متفاوت است اما به‌طور معمول شامل موارد زیر می‌شود:

• مقاومت کششی: بین 15 تا 200 کیلو نیوتن بر متر
• ابعاد شبکه: بین 25 تا 65 میلی‌متر
• ضخامت: 1 تا 3 میلی‌متر
• مقاومت در برابر UV و خوردگی
• دمای کاری: بین -60 تا +60 درجه سانتی‌گراد

برای دریافت دیتاشیت فنی دقیق‌تر با کارشناسان فنی ما در تماس باشید.

خرید ژئوگرید از شهریار بسپار

ژئوگرید با عملکرد مسلح‌سازی و تثبیت خاک، یکی از مؤثرترین راه‌حل‌های ژئوسنتتیکی در پروژه‌های عمرانی است. اگر قصد خرید ژئوگرید یا دریافت مشاوره فنی رایگان برای پروژه خود دارید، همین حالا با ما تماس بگیرید یا فرم درخواست مشاوره را پر کنید تا کارشناسان ما در سریع‌ترین زمان با شما تماس بگیرند.

ژئوگرید یک محصول ژئوسنتتیکی است که از مواد پلیمری با کیفیت بالا ساخته شده و به شکل شبکه‌ای یا توری طراحی شده است. این محصول برای تقویت و تثبیت خاک در پروژه‌های عمرانی و ساختمانی استفاده می‌شود. ژئوگرید با افزایش مقاومت کششی و کاهش تغییر شکل خاک، به بهبود پایداری و عملکرد سازه‌ها کمک می‌کند.
