ایزولاسیون چاله آسانسور و چاه های تاسیساتی

چاله آسانسور به‌عنوان پایین‌ترین بخش سازه آسانسور، در معرض بیشترین خطر نفوذ آب‌های زیرزمینی، رطوبت خاک و حتی نشت لوله‌های تأسیساتی قرار دارد. اگر این بخش به‌خوبی ایزوله و آب‌بندی نشود، مشکلات جدی از جمله زنگ‌زدگی تجهیزات فلزی، خرابی موتورخانه آسانسور، کاهش ایمنی سوارشدن، و هزینه‌های بالای تعمیرات به وجود می‌آید.

چرا آب و رطوبت به چاله آسانسور نفوذ می‌کند؟

• بالا بودن سطح آب‌های زیرزمینی در برخی مناطق شهری
• ترک‌خوردگی و ضعف بتن کف یا دیواره‌ها
• اجرای غیر استاندارد یا استفاده از مصالح بی‌کیفیت
• نشتی لوله‌های آب یا فاضلاب مجاور

پیامدهای عدم ایزولاسیون مناسب بر عملکرد آسانسور و سازه

• خطرات ایمنی: احتمال از کار افتادن ناگهانی آسانسور و آسیب به کاربران
• هزینه‌های نگهداری بالا: خوردگی کابل‌ها و تجهیزات فلزی باعث نیاز به تعویض زودهنگام می‌شود.
• آسیب به سازه: نفوذ آب در طولانی‌مدت می‌تواند بتن را متلاشی کرده و نشست ایجاد کند.
• کاهش طول عمر آسانسور: تجهیزات الکترونیکی و مکانیکی در محیط مرطوب سریع‌تر خراب می‌شوند.

مزایا، معایب و کاربرد مناسب

اجرای ایزولاسیون چاله آسانسور به روش‌های مختلفی انجام می‌شود که هرکدام ویژگی‌ها و شرایط خاص خود را دارند. انتخاب بهترین روش وابسته به فاکتورهایی مثل ماندگاری، هزینه، شرایط محیطی و فشار آب زیرزمینی است. در ادامه به مقایسه مهم‌ترین معیارها می‌پردازیم.

مقایسه ماندگاری

• ایزولاسیون کریستالی به دلیل واکنش شیمیایی با بتن، ماندگاری بسیار بالایی دارد و معمولاً عمر آن معادل عمر سازه خواهد بود.
• ورق‌های PVC یا EPDM مقاومت بالایی در برابر پارگی دارند، اما در صورت آسیب‌دیدگی نیاز به ترمیم فوری خواهند داشت.
• پوشش‌های پلیمری مایع (مانند پلی‌یورتان) انعطاف‌پذیرند و تا سال‌ها دوام دارند، اما در برابر ضربه مکانیکی حساس‌ترند.

هزینه و دوره بازگشت سرمایه

• روش‌های سنتی مثل قیرگونی و ایزوگام هزینه اولیه کمتری دارند اما به دلیل نیاز به ترمیم‌های مکرر، در بلندمدت مقرون‌به‌صرفه نیستند.
• سیستم‌های کریستالی و پلیمری هزینه اولیه بیشتری دارند ولی به دلیل کاهش تعمیرات و افزایش عمر مفید آسانسور، در میان‌مدت بازگشت سرمایه بهتری ایجاد می‌کنند.
• برای پروژه‌های بزرگ، استفاده از ورق‌های ژئوممبران می‌تواند بهترین نسبت هزینه به عملکرد را فراهم کند.

شرایط محیطی تأثیرگذار

• در مناطقی با سطح بالای آب زیرزمینی، روش‌های کریستالی و ورق‌های ژئوممبران گزینه‌ای مطمئن هستند.
• در ساختمان‌های کوچک یا پروژه‌های بازسازی، پوشش‌های پلیمری مایع انتخاب بهتری محسوب می‌شوند.
• در مناطق با تغییرات شدید دما، استفاده از ورق‌های الاستومری (EPDM) به دلیل انعطاف بالا توصیه می‌شود.

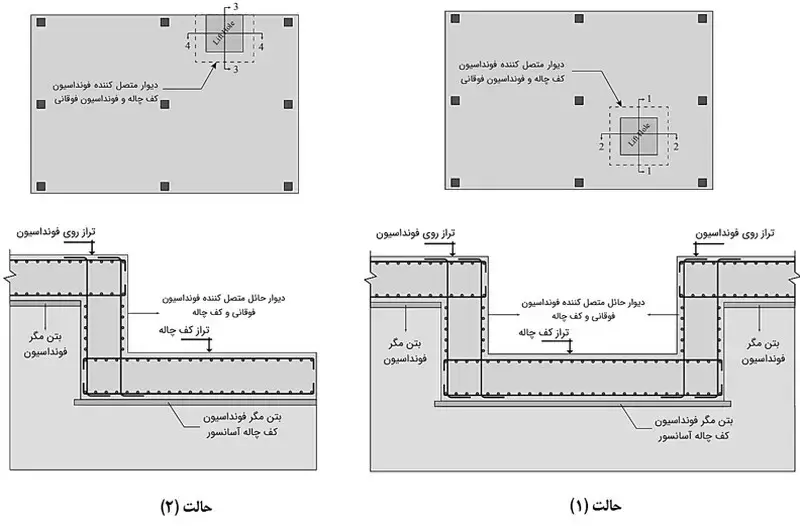

طراحی لایه و ضخامت و محاسبات فنی

اجرای موفق ایزولاسیون چاله آسانسور تنها به انتخاب متریال مناسب محدود نمی‌شود؛ بلکه طراحی درست لایه‌ها، ضخامت و محاسبات فنی نیز اهمیت زیادی دارد.

پارامترهای تأثیرگذار (عمق چاله، فشار آب، نفوذ جانبی)

• عمق چاله آسانسور: هرچه عمق بیشتر باشد، فشار جانبی خاک و رطوبت بالاتر خواهد بود و نیاز به لایه‌های مقاوم‌تر است.
• فشار آب زیرزمینی: در مناطقی که آب‌های زیرسطحی سطح بالاتری دارند، باید از سیستم‌های چندلایه با مقاومت در برابر فشار منفی استفاده کرد.
• نفوذ جانبی: وجود ترک‌ها یا درزهای اجرایی در بتن باعث افزایش احتمال نفوذ آب می‌شود که باید با تزریق رزین یا ژل آب‌بند تکمیل گردد.

توصیه ضخامت و تعداد لایه‌ها

• در روش‌های کریستالی، معمولاً ۲ لایه اجرا کافی است؛ اما در شرایط فشار بالای آب، یک لایه تکمیلی نیز توصیه می‌شود.
• در پوشش‌های پلیمری، ضخامت نهایی باید حداقل ۲ تا ۳ میلی‌متر باشد تا عملکرد مطمئن ایجاد کند.
• برای ورق‌های ژئوممبران، ضخامت ۱.۵ تا ۲ میلی‌متر همراه با درزجوش حرارتی بهترین عملکرد را در برابر نشت و فشار آب خواهد داشت.

مراحل اجرایی گام به گام در ایزولاسیون چاله آسانسور

اجرای صحیح و اصولی ایزولاسیون چاله آسانسور نیازمند دقت در جزئیات و رعایت استانداردهای فنی است. در ادامه مراحل اجرایی به صورت گام به گام توضیح داده می‌شود:

آماده‌سازی سطح بتن و تمیزکاری

پیش از هر اقدامی باید سطح چاله از گردوغبار، روغن، دوغاب سیمان یا هرگونه آلودگی پاک شود. وجود هرگونه ذرات سست می‌تواند مانع چسبندگی لایه‌های عایق شود. در این مرحله از برس سیمی، واترجت یا سندبلاست برای پاکسازی استفاده می‌شود.

پرایمر / آماده‌سازی سطح

پس از تمیزکاری، استفاده از پرایمر مناسب باعث افزایش چسبندگی لایه‌های بعدی خواهد شد. انتخاب پرایمر وابسته به نوع سیستم آب‌بندی (پلیمری، قیری، کریستالی) است. این مرحله پایه‌ای‌ترین بخش کار است زیرا تضمین می‌کند که عایق روی سطح بتن ماندگار شود.

اجرای لایه‌های عایق

در این مرحله بسته به روش انتخابی، لایه‌های عایق (پوشش پلیمری مایع، ورق ژئوممبران یا ملات کریستالی) اجرا می‌شوند. تعداد لایه‌ها معمولاً بین ۲ تا ۳ لایه است و باید با ضخامت یکنواخت پخش شوند. اجرای صحیح لایه‌ها باعث افزایش مقاومت در برابر فشار آب و جلوگیری از نفوذ رطوبت می‌گردد.

اتصال به دیواره‌ها و تزریق گوشه‌ها

یکی از نقاط حساس در ایزولاسیون چاله آسانسور گوشه‌ها و درزهای اجرایی هستند. برای اطمینان از آب‌بندی کامل، از نوارهای واتراستاپ یا تزریق رزین و ژل آب‌بند در گوشه‌ها و محل اتصال کف به دیوار استفاده می‌شود. این کار احتمال نفوذ آب از نقاط ضعف را به حداقل می‌رساند.

تست نشت / کنترل کیفیت

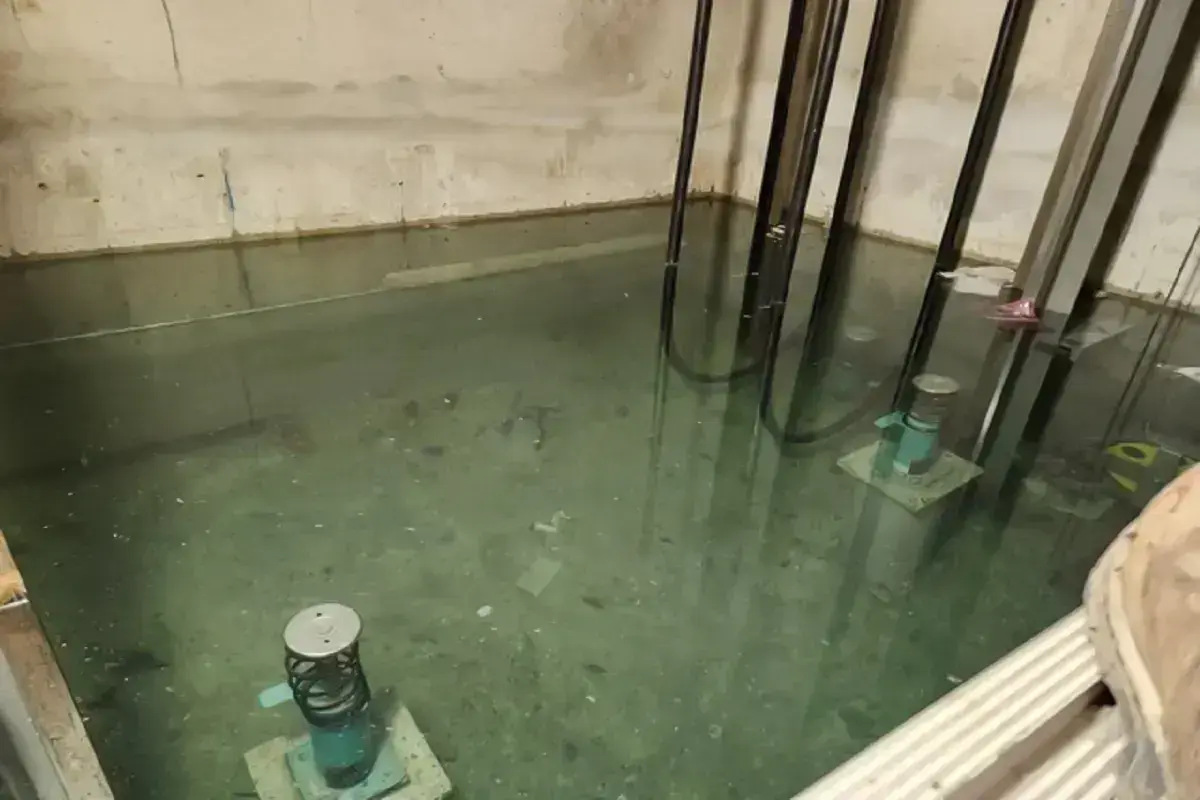

پس از اتمام مراحل، باید تست آب‌بندی انجام شود. معمولاً با پر کردن چاله آسانسور با آب و نگه‌داشتن آن طی ۴۸ ساعت، کیفیت عایق بررسی می‌شود. هرگونه نشتی یا رطوبت مشاهده‌شده باید پیش از تحویل کار رفع گردد. در عکس زیر نمونه ای از جمع شدن آب در چاه آسانسور مشاهده می کنید:

نگهداری، بازبینی و تعمیرات دوره‌ای

حتی اگر بهترین متریال برای ایزولاسیون چاله آسانسور استفاده شده باشد، بازبینی‌های دوره‌ای برای تضمین عملکرد بلندمدت ضروری است.

زمان‌بندی بازبینی

• اولین بازبینی: ۶ ماه پس از اجرا
• بازبینی‌های بعدی: هر ۱۲ ماه یک‌بار یا پس از هر حادثه (زلزله، نشست زمین، ترکیدگی لوله‌ها)

روش تشخیص نقص

• مشاهده لکه‌های نم یا سفیدک روی بتن
• کاهش راندمان آسانسور به دلیل رطوبت موتورخانه
• شنیدن صدای چکه یا بوی نم در محیط آسانسور

ترمیم جزئی و بازسازی

• در صورت مشاهده ترک‌های سطحی: استفاده از تزریق رزین یا ژل پلی‌یورتان
• در صورت آسیب جدی لایه عایق: اجرای موضعی لایه جدید روی بخش آسیب‌دیده
• در صورت نشت گسترده: بازسازی کامل سیستم ایزولاسیون چاله آسانسور توصیه می‌شود.

استانداردهای ملی و بین‌المللی

اجرای ایزولاسیون چاله آسانسور باید بر اساس آیین‌نامه‌های ملی ساختمان و استانداردهای بین‌المللی مانند EN 81 و ISO 9001 صورت گیرد. این ضوابط مشخص می‌کنند که نوع عایق، روش اجرا و کنترل کیفیت چگونه باید باشد تا آب‌بندی کامل تضمین شود. همچنین رعایت دستورالعمل‌های وزارت راه و شهرسازی و مبحث نهم مقررات ملی ساختمان از الزامات اجرایی در ایران است.

ضوابط طراحی برای فشار منفی و مثبت

در طراحی سیستم آب‌بندی، باید دو نوع فشار در نظر گرفته شود:

• فشار مثبت: فشار آب یا رطوبتی که از داخل سازه (مثلاً نشت لوله‌ها یا بارش باران) به چاله وارد می‌شود.
• فشار منفی: فشار آب‌های زیرزمینی و رطوبتی که از بیرون خاک به سمت دیواره‌ها و کف چاله نفوذ می‌کند.

به همین دلیل انتخاب روش ایزولاسیون (مثلاً ایزولاسیون کریستالی، ورق‌های ژئوممبران PVC یا پوشش‌های پلیمری) باید بر اساس نوع فشار طراحی و شرایط محیطی انجام شود. رعایت این ضوابط تضمین می‌کند که چاله آسانسور در برابر هرگونه نفوذ آب مقاوم باشد.

اگر در حال اجرای یک پروژه عمرانی هستید، حتماً با چالش نفوذ رطوبت در بخش‌های زیرزمینی مانند ایزولاسیون چاله آسانسور و چاه‌های تأسیساتی روبه‌رو شده‌اید. این بخش‌ها به دلیل تماس مستقیم با خاک و آب‌های زیرزمینی، بیشترین آسیب‌پذیری را دارند و اگر عایق‌بندی اصولی انجام نشود، مشکلاتی مثل خوردگی سازه، توقف آسانسور یا حتی هزینه‌های سنگین تعمیرات به وجود می‌آید. ایزولاسیون صحیح در این قسمت‌ها نه تنها مانع ورود آب و رطوبت می‌شود، بلکه عمر مفید ساختمان را هم افزایش می‌دهد.

برای این کار معمولاً از متریال‌های مقاوم در برابر فشار منفی آب مثل ورق‌های ژئوممبران، ایزوگام دولایه یا ملات‌های پلیمری استفاده می‌شود که بسته به شرایط پروژه انتخاب می‌شوند. با اجرای درست این مرحله، خیال‌تان از بابت امنیت و دوام سازه راحت خواهد بود. پس اگر به دنبال یک راه‌حل دائمی هستید، ایزولاسیون را جدی بگیرید؛ چون یک بار هزینه پیشگیری، بهتر از چندین بار هزینه درمان است. جهت اجرای دقیق ایزولاسیون آسانسور خود می توانید با مشاوران شهریار بسپار تماس بگیرید.
