کاربردهای GEOWEB در پروژه‌های عمرانی | راهنمای جامع سیستم جیووب

در بسیاری از پروژه‌های عمرانی، مشکل اصلی فقط کمبود مقاومت خاک نیست؛ بلکه حرکت جانبی مصالح، فرسایش سطحی، رواناب، نشست، ناپایداری شیب و کاهش ظرفیت باربری بستر نیز می‌تواند عملکرد سازه را تحت تأثیر قرار دهد. در چنین شرایطی، استفاده از سیستم‌های سه‌بعدی محصورکننده خاک می‌تواند راهکاری مؤثر برای افزایش پایداری و کاهش نیاز به مصالح سنتی باشد.

GEOWEB یکی از شناخته‌شده‌ترین سیستم‌های Cellular Confinement System یا سیستم محصورسازی سلولی است که از پنل‌های ژئوسل سه‌بعدی تشکیل می‌شود. این سیستم با ایجاد سلول‌های متصل به یکدیگر، مصالح پرکننده را در جای خود محصور کرده و از جابه‌جایی جانبی آن‌ها جلوگیری می‌کند.

سیستم GEOWEB در پروژه‌های مختلفی از جمله راهسازی، تثبیت شیب، حفاظت کانال‌ها، دیوارهای حائل، مسیرهای دسترسی، پروژه‌های ریلی، حفاظت سواحل و کنترل فرسایش مورد استفاده قرار گرفته است. منابع تخصصی نیز چهار حوزه اصلی کاربرد آن را شامل پشتیبانی بار، حفاظت شیب و ساحل، حفاظت کانال و دیوارهای حائل معرفی می‌کنند.

GEOWEB چیست؟

GEOWEB در اصل یک سیستم ژئوسل سه‌بعدی است که از مجموعه‌ای از سلول‌های متصل تشکیل شده است. پنل‌ها در حالت جمع‌شده حمل می‌شوند و در محل پروژه باز شده و به شکل شبکه‌ای سه‌بعدی درمی‌آیند.

پس از باز شدن پنل، سلول‌ها با مصالح مناسب پر می‌شوند مانند: خاک، ماسه، شن و مصالح دانه‌ای، سنگدانه، خاک نباتی و بستر کشت، بتن

در این حالت، مصالح داخل سلول‌ها دیگر مانند یک لایه آزاد رفتار نمی‌کنند؛ بلکه دیواره‌های سلولی حرکت جانبی آن‌ها را محدود می‌کنند. نتیجه این فرآیند، افزایش پایداری لایه و بهبود عملکرد آن در برابر بارگذاری، رواناب و فرسایش است.

GEOWEB در منابع تخصصی به‌عنوان یک سیستم تثبیت سه‌بعدی خاک شناخته می‌شود که از دهه ۱۹۸۰ در پروژه‌های مختلف عمرانی مورد استفاده قرار گرفته است.

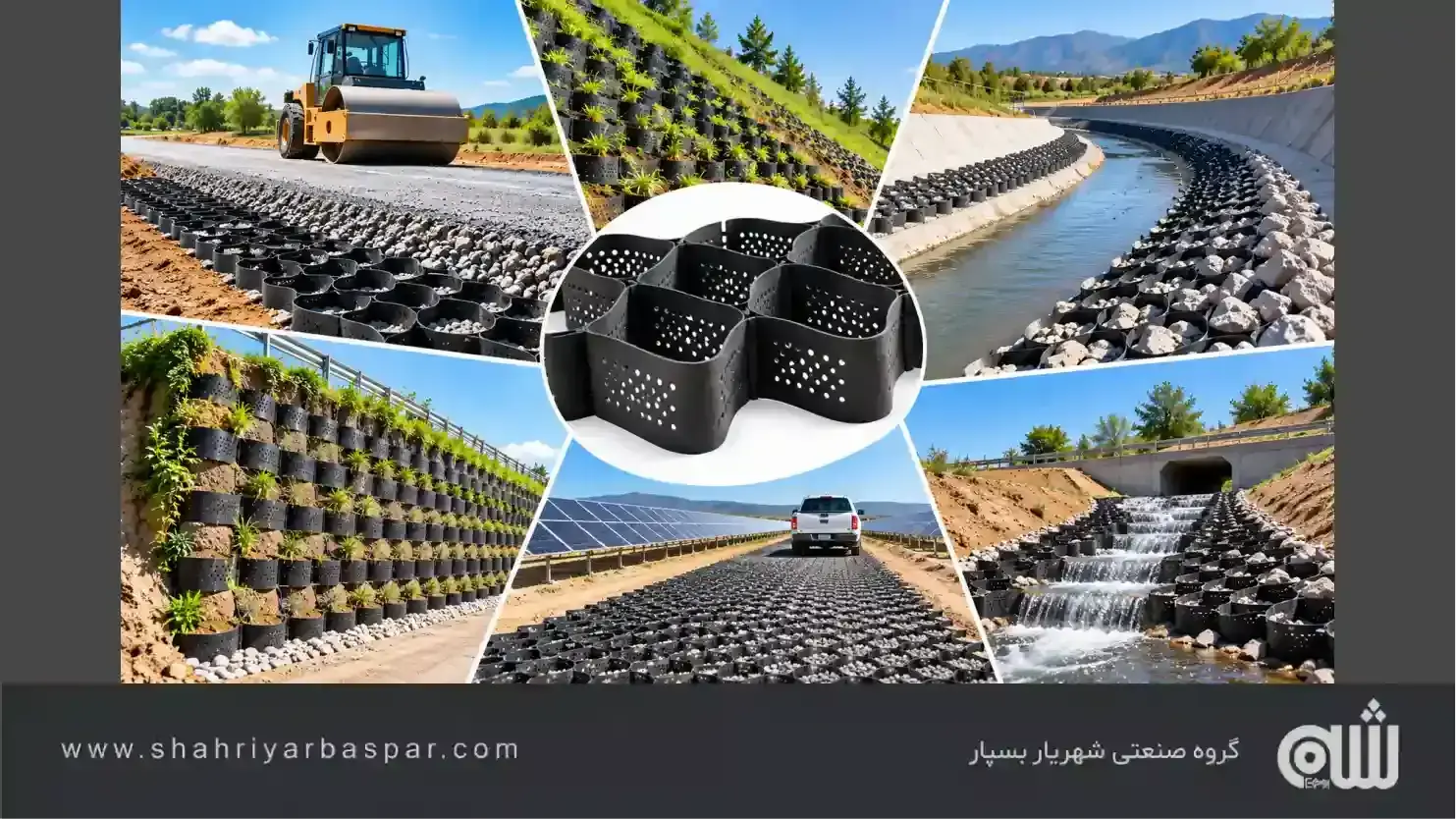

مهم‌ترین کاربردهای GEOWEB در پروژه‌های عمرانی

۱. تثبیت بستر راه و افزایش ظرفیت باربری

یکی از مهم‌ترین کاربردهای GEOWEB، استفاده از آن در ساخت و بهسازی راه‌های دسترسی، راه‌های خاکی و لایه‌های زیرسازی روسازی است.

در زمین‌های نرم یا ضعیف، عبور وسایل نقلیه سنگین می‌تواند باعث ایجاد شیار، تغییر شکل و جابه‌جایی مصالح زیرسازی شود. قرار دادن ژئوسل در لایه مناسب و پر کردن سلول‌ها با مصالح دانه‌ای باعث محصورشدن سنگدانه‌ها و کاهش حرکت جانبی آن‌ها می‌شود.

این کاربرد به‌خصوص در شرایط زیر اهمیت بیشتری دارد:

• زمین‌های نرم و اشباع
• مناطق باتلاقی
• مسیرهای دسترسی موقت و دائمی
• جاده‌های کارگاهی
• راه‌های معادن
• مسیرهای دسترسی پروژه‌های نفت و گاز
• مسیرهای دسترسی نیروگاه‌های خورشیدی
• راه‌های جنگلی و مناطق دورافتاده

در یک پروژه راه در تاسمانی استرالیا، از GEOWEB برای تثبیت لایه سنگدانه‌ای استفاده شد. در این پروژه، سیستم علاوه بر افزایش عملکرد لایه زیرسازی، امکان ایجاد مسیر زهکشی افقی را نیز فراهم کرد و گزارش پروژه از کاهش قابل‌توجه ضخامت لایه مورد نیاز در مقایسه با روش متعارف خبر می‌دهد.

۲. تثبیت شیب و کنترل فرسایش

یکی از کاربردهای مهم GEOWEB، محافظت از شیب‌ها در برابر فرسایش سطحی است.

در شیب‌های خاکی، بارندگی و جریان آب سطحی می‌توانند ذرات خاک را جابه‌جا کرده و به‌مرور زمان باعث ایجاد شیارهای فرسایشی و ناپایداری سطح شیب شوند.

GEOWEB با محصور کردن مصالح داخل سلول‌ها، به تثبیت لایه سطحی کمک می‌کند. بسته به طراحی پروژه، سلول‌ها می‌توانند با خاک، سنگدانه، مصالح سنگی یا بتن پر شوند.

در کاربردهای سبز نیز می‌توان سلول‌ها را با خاک مناسب پر کرد و سپس پوشش گیاهی ایجاد نمود. به این ترتیب، علاوه بر کنترل فرسایش، امکان ایجاد یک سطح طبیعی و سازگارتر با محیط نیز فراهم می‌شود.

در پروژه‌های واقعی، GEOWEB برای تثبیت شیب‌های بسیار تند، خاکریزها، دامنه‌های فرسایش‌یافته و حتی شیب‌های اطراف پروژه‌های زیرساختی استفاده شده است.

مهم‌ترین کاربردهای GEOWEB در پروژه‌های عمرانی

۳. حفاظت کانال‌های انتقال آب و آبروها

جریان آب با سرعت بالا می‌تواند باعث فرسایش کف و دیواره کانال‌ها شود. این موضوع در کانال‌های انتقال آب، آبراهه‌های زهکشی، کانال‌های کشاورزی و مسیرهای عبور رواناب اهمیت زیادی دارد.

یکی دیگر از کاربردهای GEOWEB، محافظت از کانال در برابر نیروهای ناشی از جریان آب است.

در این کاربرد، ژئوسل می‌تواند با مصالح مختلفی مانند سنگدانه یا بتن پر شود. نوع پرکننده باید بر اساس شرایط هیدرولیکی پروژه، سرعت جریان، شیب کانال و نیروهای برشی تعیین شود.

سیستم GEOWEB در پروژه‌های حفاظت کانال، آبراهه و سازه‌های مرتبط با کنترل رواناب مورد استفاده قرار گرفته و نمونه‌هایی از کاربرد آن در کانال‌های آبیاری و کانال‌های کنترل سیلاب نیز گزارش شده است.

۴. ساخت دیوار حائل و دیوارهای خاک مسلح

GEOWEB می‌تواند در ساخت برخی انواع دیوارهای حائل و دیوارهای خاک مسلح نیز مورد استفاده قرار گیرد.

در این سیستم، سلول‌های ژئوسل می‌توانند به‌عنوان بخشی از نمای دیوار یا سیستم محصورکننده خاک عمل کنند و در کنار اجزای تقویتی مانند ژئوگرید و سیستم زهکشی، یک سازه پایدار ایجاد شود.

یکی از مزیت‌های این روش، امکان ایجاد نمای سبز یا سنگی است که از نظر ظاهری می‌تواند با محیط طبیعی سازگارتر از برخی سازه‌های بتنی باشد.

این نوع سیستم به‌ویژه در پروژه‌هایی که فضای ساخت محدود است یا دسترسی به تجهیزات سنگین دشوار است، می‌تواند مورد توجه قرار گیرد.

۵. تثبیت خاکریزهای راه و شیب‌های کنار جاده

در پروژه‌های راهسازی، خاکریزهای جانبی ممکن است در معرض بارندگی، رواناب و فرسایش قرار داشته باشند.

استفاده از GEOWEB در این بخش می‌تواند به محصورسازی مصالح سطحی و افزایش پایداری خاکریز کمک کند. در صورت طراحی مناسب، می‌توان سطح را با پوشش گیاهی، سنگدانه یا مصالح سخت محافظت کرد.

این کاربرد برای موارد زیر اهمیت دارد:

- خاکریز کنار بزرگراه

- شیب‌های کنار جاده

- راه‌های کوهستانی

- مسیرهای دسترسی

- شانه راه

- محل‌های دارای رواناب متمرکز

در یک نمونه پروژه، استفاده از سیستم ژئوسل برای ساخت دیوار حائل باعث شد ضمن تثبیت شیب فرسایش‌یافته، امکان افزایش عرض مسیر نیز فراهم شود.

۶. استفاده در مسیرهای دسترسی پروژه‌های نیروگاه خورشیدی

با توسعه نیروگاه‌های خورشیدی، ایجاد مسیرهای دسترسی مناسب برای خودروها و تجهیزات سنگین به یکی از چالش‌های پروژه تبدیل شده است.

در بسیاری از این پروژه‌ها، ساخت جاده آسفالته برای کل سایت اقتصادی یا ضروری نیست. بنابراین می‌توان از مسیرهای نفوذپذیر با مصالح دانه‌ای استفاده کرد و برای تثبیت آن‌ها از سیستم‌های ژئوسل مانند GEOWEB بهره برد.

در پروژه‌های نیروگاه خورشیدی، GEOWEB برای ساخت مسیرهای دسترسی و همچنین کنترل فرسایش شیب‌ها مورد استفاده قرار گرفته است. در برخی پروژه‌ها نیز استفاده از مصالح موجود در محل به‌عنوان مصالح پرکننده باعث کاهش نیاز به حمل مصالح جدید شده است.

۷. تثبیت مسیرهای ریلی و زیرسازی راه‌آهن

یکی دیگر از حوزه‌های کاربرد ژئوسل، تثبیت لایه‌های زیرسازی و بالاست مسیرهای ریلی است.

در خطوط راه‌آهن، حرکت و جابه‌جایی مصالح بالاست می‌تواند در طول زمان باعث افت عملکرد مسیر شود. استفاده از سیستم‌های محصورکننده می‌تواند به محدود کردن حرکت جانبی مصالح و افزایش پایداری لایه کمک کند.

نمونه‌هایی از کاربرد GEOWEB در پروژه‌های ریلی برای تثبیت بالاست و زیرسازی گزارش شده است.

۸. حفاظت از سواحل و حاشیه رودخانه‌ها

حاشیه رودخانه‌ها، آبراهه‌ها و سواحل در معرض نیروهای فرسایشی آب قرار دارند. در صورت شدت گرفتن جریان، خاک ساحل ممکن است شسته شده و به‌تدریج پایداری آن کاهش پیدا کند.

در چنین شرایطی، GEOWEB می‌تواند برای تثبیت سطح شیب و ایجاد یک سیستم حفاظتی انعطاف‌پذیر مورد استفاده قرار گیرد.

بسته به شرایط پروژه، می‌توان از خاک و پوشش گیاهی، سنگدانه یا بتن به‌عنوان مصالح داخل سلول استفاده کرد.

در مطالعات و پروژه‌های اجرایی، استفاده از GEOWEB برای حفاظت حاشیه رودخانه، تثبیت شیب ساحلی و کنترل فرسایش ناشی از جریان آب گزارش شده است.

۹. تثبیت شیب سدها و خاکریزهای آبی

سدها، خاکریزهای مخازن و سازه‌های کنترل آب در معرض بارش، رواناب و جریان آب قرار دارند.

در این پروژه‌ها، حفاظت سطح شیب اهمیت زیادی دارد؛ زیرا ایجاد شیارهای فرسایشی می‌تواند به مرور زمان عملکرد خاکریز را تحت تأثیر قرار دهد.

GEOWEB می‌تواند در بخش‌هایی از سیستم حفاظت سطحی سدها و خاکریزها استفاده شود. انتخاب عمق سلول، نوع پرکننده، نحوه مهار و سیستم زهکشی باید بر اساس شرایط هیدرولیکی و ژئوتکنیکی پروژه انجام شود.

در یک پروژه بازسازی سد در آمریکا، از پنل‌های ژئوسل GEOWEB پرشده با خاک سطحی و سیستم مهاری برای تثبیت شیب سرریز و خاکریز استفاده شده است.

۱۰. حفاظت از ژئوممبران و سیستم‌های آب‌بندی

در برخی پروژه‌ها، ژئوممبران برای آب‌بندی سطح یا شیب استفاده می‌شود؛ اما خود ژئوممبران باید در برابر آسیب‌های مکانیکی و حرکت مصالح محافظت شود.

در چنین شرایطی، سیستم‌های ژئوسل می‌توانند به‌عنوان بخشی از لایه حفاظتی و تثبیت‌کننده روی سیستم آب‌بندی استفاده شوند.

این کاربرد در پروژه‌هایی مانند:

- مخازن

- حوضچه‌ها

- کانال‌ها

- محل‌های دفن پسماند

- سازه‌های کنترل آب

قابل بررسی است.

در اسناد کاربردی GEOWEB نیز حفاظت از لاینر ژئوممبران به‌عنوان یکی از کاربردهای مرتبط با تثبیت شیب معرفی شده است.

۱۱. کنترل فرسایش در پروژه‌های دفن پسماند

در محل‌های دفن پسماند، تثبیت پوشش سطحی و شیب‌ها اهمیت زیادی دارد. سطح شیب ممکن است تحت تأثیر بارندگی و رواناب دچار فرسایش شود.

GEOWEB می‌تواند در برخی سیستم‌های پوشش و تثبیت شیب این پروژه‌ها مورد استفاده قرار گیرد و امکان استفاده از پوشش گیاهی، سنگدانه یا مصالح سخت را فراهم کند.

در مطالعات موردی GEOWEB، کاربرد این سیستم در پروژه‌های مرتبط با لندفیل landfill capping و تثبیت شیب محل دفن پسماند نیز گزارش شده است.

۱۲. ایجاد مسیرهای نفوذپذیر و پارکینگ‌های سنگدانه‌ای

همه پروژه‌ها به روسازی آسفالتی یا بتنی نیاز ندارند.

برای برخی پارکینگ‌ها، مسیرهای خدماتی و مسیرهای دسترسی می‌توان از سنگدانه استفاده کرد. مشکل اینجاست که در صورت عدم تثبیت مناسب، مصالح دانه‌ای در اثر تردد و رواناب جابه‌جا می‌شوند.

GEOWEB با محصور کردن سنگدانه‌ها می‌تواند به ایجاد یک سطح پایدارتر کمک کند.

یکی از مزیت‌های این نوع سیستم، حفظ نفوذپذیری سطح است؛ موضوعی که در پروژه‌هایی با مدیریت رواناب سطحی اهمیت دارد. کاربرد GEOWEB در پارکینگ‌های نفوذپذیر، مسیرهای دسترسی و فضاهای مشابه نیز گزارش شده است.

GEOWEB چگونه باعث تثبیت خاک می‌شود؟

مکانیزم اصلی GEOWEB را می‌توان در مفهوم محصورسازی سه‌بعدی خلاصه کرد.

در یک لایه معمولی سنگدانه، ذرات می‌توانند در اثر بارگذاری به سمت طرفین حرکت کنند. اما زمانی که همین مصالح داخل سلول‌های متصل ژئوسل قرار می‌گیرند، دیواره سلول‌ها حرکت جانبی آن‌ها را محدود می‌کنند.

در نتیجه، سیستم می‌تواند:

• جابه‌جایی جانبی مصالح را کاهش دهد.
• پایداری لایه را افزایش دهد.
• عملکرد مصالح دانه‌ای را در برابر بارگذاری بهبود دهد.
• مقاومت سطح در برابر فرسایش را افزایش دهد.
• امکان استفاده از برخی مصالح موجود در محل را فراهم کند.
• در برخی کاربردها ضخامت مورد نیاز لایه‌های مصالح را کاهش دهد.

البته مقدار بهبود عملکرد به شرایط پروژه، نوع خاک، مشخصات ژئوسل، عمق سلول، نوع و تراکم مصالح پرکننده، بارگذاری و نحوه طراحی و مهاربندی بستگی دارد و نمی‌توان برای همه پروژه‌ها یک میزان ثابت از افزایش ظرفیت باربری یا کاهش ضخامت در نظر گرفت.

چه مصالحی داخل GEOWEB استفاده می‌شود؟

یکی از ویژگی‌های مهم سیستم‌های ژئوسل، انعطاف در انتخاب مصالح پرکننده است.

بسته به کاربرد پروژه می‌توان از موارد زیر استفاده کرد:

نوع پرکننده باید با توجه به شرایط ژئوتکنیکی، هیدرولیکی و عملکرد مورد انتظار تعیین شود. در منابع کاربردی GEOWEB نیز گزینه‌هایی از پوشش گیاهی و سنگدانه تا سیستم‌های سخت‌شده با بتن برای کاربردهای مختلف معرفی شده است.

مزایای استفاده از GEOWEB در پروژه‌های عمرانی

استفاده صحیح از سیستم GEOWEB می‌تواند مزایای مختلفی داشته باشد:

کاهش جابه‌جایی مصالح

محصورسازی سه‌بعدی باعث محدود شدن حرکت جانبی خاک و سنگدانه می‌شود.

افزایش پایداری شیب

در پروژه‌های کنترل فرسایش، سلول‌ها می‌توانند مصالح سطح شیب را در موقعیت خود نگه دارند.

امکان استفاده از مصالح مختلف

از خاک و سنگدانه گرفته تا بتن می‌تواند بسته به طراحی پروژه مورد استفاده قرار گیرد.

حمل‌ونقل آسان

پنل‌های ژئوسل در حالت جمع‌شده فضای نسبتاً کمی اشغال می‌کنند و در محل پروژه باز می‌شوند.

امکان استفاده در مناطق دشوار

وزن و حجم مناسب پنل‌ها می‌تواند حمل و نصب آن‌ها را در برخی پروژه‌های دورافتاده ساده‌تر کند.

انعطاف‌پذیری در برابر تغییر شکل

در مقایسه با برخی سیستم‌های صلب، سیستم‌های ژئوسنتتیکی می‌توانند در برابر برخی نشست‌های موضعی و تغییر شکل‌ها رفتار انعطاف‌پذیرتری داشته باشند.

کاهش نیاز به سازه‌های سخت در برخی پروژه‌ها

بسته به شرایط طراحی، GEOWEB می‌تواند جایگزین یا مکمل برخی روش‌های سنتی مانند سنگ‌چین، بتن یا سازه‌های حائل متعارف باشد؛ البته انتخاب نهایی باید بر اساس محاسبات مهندسی انجام شود.

تفاوت GEOWEB با ژئوسل معمولی چیست؟

یکی از نکات مهم در تولید محتوای تخصصی این است که GEOWEB نام یک سیستم تجاری مشخص است، در حالی که ژئوسل یک دسته کلی از محصولات ژئوسنتتیکی محسوب می‌شود.

بنابراین بهتر است GEOWEB را مترادف تمام ژئوسل‌ها ندانیم.

در سیستم GEOWEB، علاوه بر پنل‌های سلولی، بسته به نوع کاربرد می‌توان از اجزای مختلفی برای اتصال، مهاربندی، انتقال نیرو و تثبیت سیستم استفاده کرد.

به همین دلیل، عملکرد یک سیستم کامل فقط به خود پنل ژئوسل وابسته نیست و طراحی، نوع اتصال، روش مهار، مصالح پرکننده و شرایط بستر نیز اهمیت دارند.

برای انتخاب GEOWEB مناسب چه عواملی باید بررسی شود؟

انتخاب سیستم مناسب برای پروژه باید بر اساس شرایط واقعی محل انجام شود. مهم‌ترین پارامترها عبارت‌اند از:

1. نوع و مشخصات خاک بستر

2. ظرفیت باربری مورد نیاز

3. میزان تردد و نوع بارگذاری

4. شیب سطح

5. شدت و سرعت جریان آب

6. میزان رواناب

7. نوع مصالح قابل دسترس برای پر کردن سلول‌ها

8. نیاز به پوشش گیاهی یا سطح سخت

9. شرایط زهکشی

10. نحوه مهاربندی و اتصال سیستم

11. شرایط اقلیمی و محیطی

12. عمر طراحی پروژه

در پروژه‌های شیب‌دار، طراحی سیستم مهاربندی اهمیت ویژه‌ای دارد؛ زیرا وزن پرکننده و نیروهای ناشی از آب می‌توانند نیروهای قابل‌توجهی به سیستم وارد کنند.

آیا GEOWEB جایگزین ژئوگرید، ژئوتکستایل یا ژئوممبران است؟

هرکدام از این محصولات وظیفه متفاوتی دارند.

ژئوتکستایل معمولاً برای جداسازی، فیلتراسیون، زهکشی و برخی کاربردهای تقویتی استفاده می‌شود.

ژئوگرید بیشتر برای تقویت و انتقال نیرو در خاک و لایه‌های روسازی کاربرد دارد.

ژئوممبران عمدتاً یک لایه آب‌بند برای جلوگیری از عبور سیالات است.

در مقابل، ژئوسل GEOWEB با ایجاد محصورسازی سه‌بعدی، برای تثبیت و کنترل حرکت مصالح و خاک مورد استفاده قرار می‌گیرد.

در بسیاری از پروژه‌های پیچیده حتی ممکن است چند محصول در کنار یکدیگر استفاده شوند؛ برای مثال ژئوممبران برای آب‌بندی، ژئوتکستایل برای محافظت و فیلتراسیون و ژئوسل برای تثبیت لایه محافظ.

جمع‌بندی

سیستم GEOWEB یکی از راهکارهای مبتنی بر ژئوسل برای مقابله با مشکلاتی مانند ناپایداری خاک، فرسایش سطحی، جابه‌جایی مصالح و کاهش عملکرد لایه‌های دانه‌ای است.

کاربردهای اصلی آن را می‌توان در چهار گروه بزرگ خلاصه کرد:

تثبیت باربر، حفاظت شیب و ساحل، حفاظت کانال و دیوارهای حائل.

با این حال، کاربرد GEOWEB به این چهار مورد محدود نمی‌شود و در پروژه‌های راهسازی، مسیرهای دسترسی، نیروگاه‌های خورشیدی، پروژه‌های ریلی، سدها، کانال‌ها، حاشیه رودخانه‌ها، محل‌های دفن پسماند و برخی سیستم‌های حفاظت ژئوممبران نیز استفاده شده است.

نکته مهم این است که GEOWEB زمانی بیشترین کارایی را خواهد داشت که نوع سلول، عمق سلول، نوع پرکننده، شرایط بستر، سیستم مهاربندی و روش نصب بر اساس محاسبات مهندسی و شرایط واقعی پروژه انتخاب شوند.

بنابراین، استفاده از ژئوسل صرفاً به معنی قرار دادن یک شبکه پلاستیکی روی خاک نیست؛ بلکه یک سیستم مهندسی برای محصورسازی سه‌بعدی و کنترل رفتار خاک و مصالح است.
