کاربرد ژئوسنتتیک در مترو؛ فناوری پنهان در تونلهای مدرن شهری
امروزه توسعه زیرساختهای شهری مانند مترو، تونلهای حملونقل و شبکههای زیرزمینی نیازمند استفاده از فناوریهای نوین در مهندسی عمران است. ژئوسنتتیکها به عنوان یکی از مهمترین مصالح پلیمری مهندسی، نقش کلیدی در افزایش ایمنی، دوام و عملکرد تونلها دارند. استفاده صحیح از این محصولات میتواند مشکلاتی مانند نفوذ آب، نشست خاک و تخریب سازه را به شکل قابل توجهی کاهش دهد.
تعریف ژئوسنتتیک
ژئوسنتتیک به مجموعهای از محصولات مصنوعی گفته میشود که معمولاً از پلیمرهایی مانند پلیاتیلن یا پلیپروپیلن ساخته شده و در تماس با خاک یا سنگ در پروژههای عمرانی به کار میروند. این مواد برای اهدافی مثل زهکشی، تقویت، جداسازی و آببندی طراحی شدهاند و در پروژههای زیرزمینی به دلیل شرایط پیچیده زمینشناسی اهمیت بیشتری پیدا میکنند.
اهمیت در تونلها و زیرساختهای شهری
در تونلهای شهری و خطوط مترو، فشار آب زیرزمینی، ارتعاشات ناشی از عبور قطار و تغییرات بارگذاری میتواند باعث آسیب به سازه شود. ژئوسنتتیک با ایجاد لایههای محافظ و عملکردهای چندگانه، به کاهش این تنشها کمک کرده و عمر مفید تونل را افزایش میدهند. به همین دلیل، امروزه این محصولات به بخشی جداییناپذیر از طراحی تونل تبدیل شدهاند.
مروری بر انواع محصولات ژئوسنتتیک
ژئوسنتتیکها در انواع مختلفی تولید میشوند که هر کدام کاربرد تخصصی در تونلسازی دارند. انتخاب صحیح نوع ژئوسنتتیک به شرایط زمین، نوع پروژه و نیازهای فنی بستگی دارد. در پروژههای مترو معمولاً ترکیبی از چند محصول برای دستیابی به عملکرد بهتر استفاده میشود.
ژئوتکستایل
ورق ژئوتکستایل پارچههای نفوذپذیر هستند که در تونلها برای جداسازی لایهها، فیلتراسیون و محافظت از ژئوممبران استفاده میشوند. این محصول مانع از ورود ذرات ریز خاک به سیستم زهکشی شده و از گرفتگی مسیرهای تخلیه آب جلوگیری میکند. ژئوتکستایل یکی از رایجترین ژئوسنتتیکها در پروژههای شهری محسوب میشود.
ژئوممبران
ژئوممبرانها لایههای پلیمری غیرقابل نفوذ هستند که نقش اصلی آنها آببندی تونل و جلوگیری از نفوذ آب زیرزمینی است. در تونلهای مترو، وجود رطوبت و فشار هیدرواستاتیک بالا میتواند خطرات جدی ایجاد کند، بنابراین ورق ژئوممبران به عنوان یک سد مطمئن برای محافظت از سازه عمل میکند.
ژئودرین و ژئوکامپوزیت
ژئودرینها و ژئوکامپوزیتها محصولات ترکیبی هستند که برای مدیریت آب و زهکشی در تونلها طراحی شدهاند. این سیستمها معمولاً از یک هسته زهکش و لایههای ژئوتکستایل تشکیل میشوند و به تخلیه سریع آب پشت دیواره تونل کمک میکنند. استفاده از ورق ژئوکامپوزیت باعث کاهش فشار آب و افزایش پایداری سازه میشود.
عملکرد اصلی ژئوسنتتیک در تونلها
کاربرد ژئوسنتتیک در تونلها تنها محدود به یک نقش نیست، بلکه این محصولات چندین عملکرد همزمان ارائه میدهند. در طراحیهای مدرن، ژئوسنتتیکها به عنوان بخشی از سیستم پایداری و ایمنی تونل در نظر گرفته میشوند.
زهکشی و کنترل آب
یکی از مهمترین چالشهای تونلسازی، کنترل جریان آب زیرزمینی است. ژئوسنتتیکهای زهکش مانند ژئودرین، آب را جمعآوری و به مسیرهای خروجی هدایت میکنند. این کار مانع از تجمع آب پشت دیواره تونل و کاهش خطر ترکخوردگی یا تخریب سازه میشود.
آببندی و سدگری
آببندی تونلها به ویژه در مناطق با سطح آب زیرزمینی بالا اهمیت زیادی دارد. ژئوممبرانها با ایجاد یک لایه نفوذناپذیر، از ورود آب به داخل تونل جلوگیری کرده و شرایط ایمنتری برای بهرهبرداری فراهم میکنند. این موضوع در تونلهای مترو که تجهیزات الکتریکی حساس وجود دارد حیاتی است.
تقویت و پایداری خاک
در بسیاری از پروژههای شهری، تونل از میان خاکهای سست یا لایههای ناپایدار عبور میکند. ژئوگریدها و دیگر مصالح تقویتی باعث افزایش مقاومت برشی خاک و کاهش تغییرشکلها میشوند. این عملکرد نقش مهمی در جلوگیری از ریزش یا ناپایداری اطراف تونل دارد.
نقش در کاهش نشست و فشار جانبی
نشست زمین یکی از مشکلات رایج در پروژههای مترو است که میتواند باعث آسیب به ساختمانهای سطح شهر شود. ژئوسنتتیکها با توزیع بهتر تنش و تقویت خاک اطراف تونل، میزان نشست را کاهش داده و فشار جانبی وارد بر سازه را کنترل میکنند.

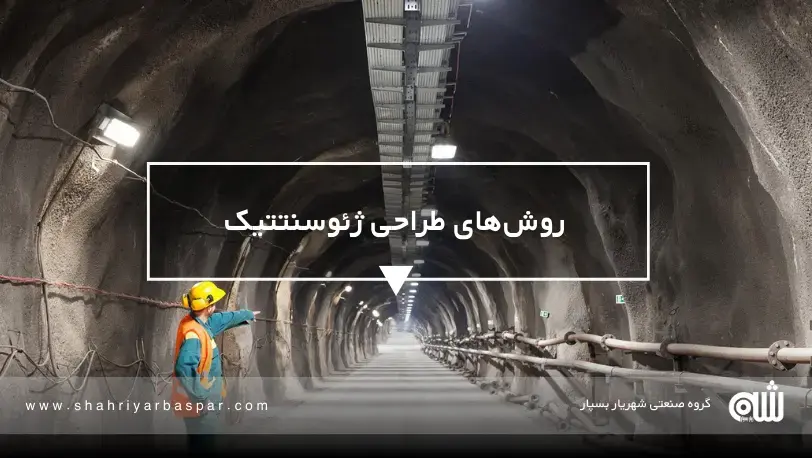

روشهای طراحی
طراحی سیستم ژئوسنتتیک در تونل نیازمند بررسی دقیق شرایط زمینشناسی، بارگذاری و الزامات پروژه است. مهندسان باید علاوه بر انتخاب نوع محصول، پارامترهای فنی و استانداردهای مربوطه را نیز در نظر بگیرند.
معیارهای انتخاب محصول
انتخاب ژئوسنتتیک مناسب به عواملی مانند سطح آب زیرزمینی، نوع خاک، فشار وارده و شرایط محیطی بستگی دارد. برای مثال در تونلهای مرطوب، ژئوممبران با مقاومت شیمیایی بالا انتخاب بهتری است، در حالی که در خاکهای سست استفاده از ژئوگرید ضروری میشود.
پارامترهای طراحی ابعادی
ابعاد ژئوسنتتیکها مانند ضخامت، عرض رول و میزان همپوشانی در عملکرد نهایی بسیار موثر است. طراحی اشتباه میتواند باعث پارگی یا کاهش راندمان سیستم شود. بنابراین محاسبات دقیق و رعایت دستورالعملهای اجرایی اهمیت بالایی دارد.
طراحی عملکرد هیدرولیکی و مکانیکی
ژئوسنتتیکها باید هم از نظر مکانیکی (تحمل تنش و فشار) و هم از نظر هیدرولیکی (عبور یا جلوگیری از عبور آب) بررسی شوند. در پروژههای تونلی معمولاً آزمایشهای تخصصی برای اطمینان از عملکرد محصول انجام میشود.

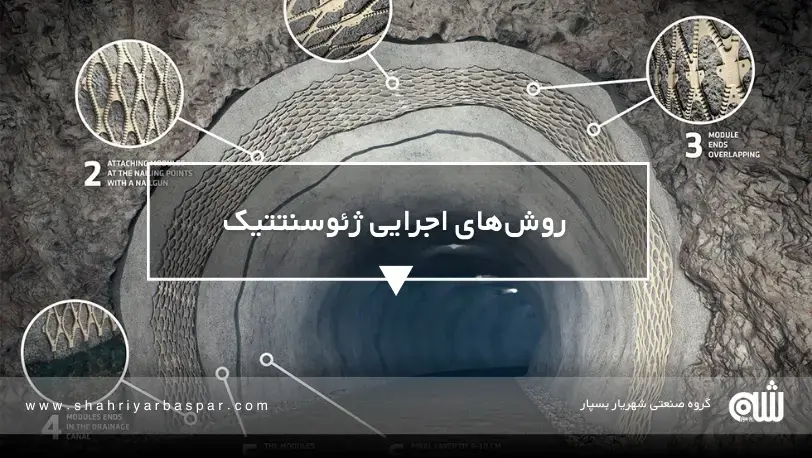

روشهای اجرایی
اجرای صحیح ژئوسنتتیکها به اندازه طراحی اهمیت دارد. حتی بهترین محصولات در صورت نصب اشتباه نمیتوانند عملکرد مورد انتظار را ارائه دهند. به همین دلیل کنترل کیفیت و نظارت دقیق در مراحل نصب ضروری است.
ترتیب نصب لایهها
در تونلسازی معمولاً ابتدا ژئوتکستایل محافظ نصب شده، سپس ژئوممبران و در نهایت سیستم زهکشی قرار میگیرد. رعایت ترتیب لایهها باعث افزایش دوام و جلوگیری از آسیب به لایههای حساس میشود.
جزئیات اتصالات و همپوشانی
اتصالات ژئوممبران باید به صورت جوش حرارتی یا اکستروژن انجام شود تا هیچگونه نشتی ایجاد نشود. همچنین همپوشانی ژئوتکستایل و ژئودرین باید طبق استاندارد اجرا گردد تا مسیر جریان آب مسدود نشود.
بازرسی و کنترل کیفیت
کنترل کیفیت شامل بررسی جوشها، تست نشت، بررسی پارگی و ارزیابی عملکرد زهکشی است. این مرحله تضمین میکند که سیستم ژئوسنتتیک به درستی اجرا شده و در طول عمر تونل کارایی لازم را خواهد داشت.
مطالعات موردی
بررسی پروژههای واقعی نشان میدهد که استفاده از ژئوسنتتیکها تا چه اندازه میتواند عملکرد تونل را بهبود دهد. بسیاری از خطوط مترو در اروپا و آسیا با سیستمهای ترکیبی ژئوممبران و ورق ژئودرین ساخته شدهاند.
تونلهای مترو شهری
در پروژههای مترو، ژئوسنتتیکها برای آببندی و کنترل نشست کاربرد گسترده دارند. این محصولات به ویژه در تونلهایی که از مناطق پرجمعیت عبور میکنند، نقش کلیدی در افزایش ایمنی و کاهش ریسک دارند.
استفاده در زیرسازی راهآهن یا بزرگراهها
علاوه بر تونل، ژئوسنتتیکها در زیرسازی مسیرهای راهآهن و بزرگراههای شهری نیز برای تقویت خاک و زهکشی استفاده میشوند. این کاربردها نشاندهنده گستردگی نقش ژئوسنتتیک در زیرساختهای حملونقل است.
مدلها و تحلیلهای عددی
امروزه بسیاری از پروژههای تونلسازی از تحلیلهای عددی برای بررسی عملکرد ژئوسنتتیک استفاده میکنند. این روشها به مهندسان کمک میکند پیش از اجرا، رفتار سیستم را شبیهسازی و بهینهسازی کنند.
مدلسازی رفتار هیدرولیکی
مدلسازی هیدرولیکی نشان میدهد که سیستم زهکشی چگونه آب را هدایت میکند و آیا فشار آب پشت دیواره تونل کنترل میشود یا خیر. این تحلیل برای جلوگیری از مشکلات رطوبتی ضروری است.
بررسی عملکرد تحت بارگذاری
تونلهای مترو تحت بارگذاری دینامیکی ناشی از عبور قطار قرار دارند. تحلیل عددی کمک میکند تا مقاومت ژئوسنتتیک در برابر این نیروها بررسی شده و طراحی ایمنتری انجام شود.
