DSM در مهندسی ژئوتکنیک چیست؟ کاربردها، روش اجرا و مزایای اختلاط عمیق خاک

در بسیاری از پروژه‌های عمرانی، مشکل اصلی نه کمبود فضا برای ساخت‌وساز، بلکه ضعف و تراکم‌پذیری زیاد خاک زیر سازه است. خاک‌های رسی نرم، رسوبات آبرفتی، خاک‌های آلی و برخی خاک‌های سست می‌توانند ظرفیت باربری کافی نداشته باشند و در اثر اعمال بار، نشست قابل توجهی ایجاد کنند.

در چنین شرایطی، یکی از روش‌های مهم بهسازی زمین، DSM یا Deep Soil Mixing است. در این روش، خاک موجود در محل حفاری یا جابه‌جا نمی‌شود؛ بلکه با استفاده از تجهیزات مخصوص، یک ماده چسباننده مانند سیمان در عمق خاک تزریق و با آن مخلوط می‌شود تا توده‌ای با مقاومت و سختی بیشتر ایجاد شود.

DSM را می‌توان یکی از روش‌های بهسازی درجا دانست که امکان اصلاح خواص مکانیکی خاک را در اعماق مختلف فراهم می‌کند.

DSM چیست؟

DSM مخفف Deep Soil Mixing به معنی اختلاط عمیق خاک است.

در این فناوری، ابزار اختلاط به داخل زمین نفوذ می‌کند و هم‌زمان یا در مراحل مشخص، ماده تثبیت‌کننده به خاک اضافه می‌شود. سپس با چرخش ابزار، خاک و ماده چسباننده با یکدیگر مخلوط می‌شوند و پس از گیرش و واکنش ماده تثبیت‌کننده، یک ستون یا توده اصلاح‌شده در داخل خاک تشکیل می‌شود.

به زبان ساده، خاک ضعیف به همراه ماده تثبیت‌کننده و اختلاط عمیق، به خاک اصلاح‌شده‌ای با مقاومت و سختی بیشتر تبدیل می‌شود.

ماده تثبیت‌کننده در بسیاری از پروژه‌ها سیمان است، اما بسته به نوع خاک و اهداف طراحی می‌توان از ترکیبات دیگری مانند آهک یا مخلوط‌های سیمانی استفاده کرد.

مکانیزم عملکرد DSM چگونه است؟

هدف DSM فقط افزایش مقاومت خاک نیست؛ این روش می‌تواند چندین ویژگی ژئوتکنیکی خاک را به‌طور هم‌زمان تغییر دهد. از مهم‌ترین اثرات آن می‌توان به افزایش مقاومت برشی، افزایش سختی خاک، کاهش تراکم‌پذیری، کاهش نشست و افزایش ظرفیت باربری اشاره کرد. همچنین این روش می‌تواند در طرح‌های خاص نفوذپذیری را کاهش دهد، پایداری شیب و گود را افزایش دهد، تغییرشکل‌های جانبی را کم کند و در برخی کاربردها حرکت آب زیرزمینی را کنترل کند.

وقتی ماده سیمانی با خاک مخلوط می‌شود، پس از هیدراته شدن، پیوندهایی در ساختار خاک ایجاد می‌کند و در نتیجه رفتار توده اصلاح‌شده از خاک طبیعی ضعیف متفاوت خواهد بود. بنابراین در طراحی DSM باید به جای نگاه کردن به آن به‌عنوان خاک متراکم‌شده، آن را یک ماده کامپوزیتی حاصل از خاک و چسباننده در نظر گرفت.

مهم‌ترین کاربردهای DSM در مهندسی ژئوتکنیک

DSM در پروژه‌های مختلفی مورد استفاده قرار می‌گیرد و نوع آرایش ستون‌ها یا پنل‌های اختلاط عمیق به هدف پروژه بستگی دارد.

افزایش ظرفیت باربری پی

یکی از مهم‌ترین کاربردهای DSM، بهسازی خاک زیر پی سازه‌هاست. در خاک‌های نرم، انتقال مستقیم بار سازه به لایه‌های سطحی می‌تواند باعث ایجاد نشست زیاد شود. با اجرای ستون‌های DSM، بخشی از بار به توده‌های مقاوم‌تر منتقل شده و سختی کلی سیستم افزایش پیدا می‌کند.

این روش می‌تواند برای ساختمان‌ها، سوله‌ها، مخازن، سازه‌های صنعتی، تجهیزات سنگین و زیرساخت‌های حمل‌ونقل مورد استفاده قرار گیرد. نکته مهم این است که ظرفیت باربری DSM فقط به مقاومت ستون وابسته نیست؛ تعامل ستون با خاک اطراف، آرایش ستون‌ها و نحوه انتقال بار نیز اهمیت زیادی دارد.

کاهش نشست خاک

خاک‌های رسی نرم معمولاً در برابر بارگذاری رفتار تراکم‌پذیری دارند. اگر سازه روی چنین خاکی ساخته شود، نشست تحکیمی می‌تواند در طول زمان ادامه پیدا کند. DSM با افزایش سختی توده خاک و کاهش تراکم‌پذیری، می‌تواند میزان نشست را کاهش دهد؛ در این حالت معمولاً ستون‌ها به‌صورت یک شبکه در زیر محدوده بارگذاری اجرا می‌شوند.

البته باید توجه داشت که DSM لزوماً تمام نشست را حذف نمی‌کند. میزان کاهش نشست به عواملی مانند مقاومت خاک طبیعی، ضخامت لایه ضعیف، قطر و فاصله ستون‌ها، درصد جایگزینی، مقاومت مخلوط و عمق اختلاط بستگی دارد.

کاهش نشست خاک

پایدارسازی خاکریزها و راه‌ها

یکی دیگر از کاربردهای مهم Deep Soil Mixing، بهسازی زمین در پروژه‌های راه‌سازی و خاکریز است. اگر خاک بستر مقاومت کافی نداشته باشد، احداث خاکریز سنگین می‌تواند موجب نشست زیاد، گسیختگی برشی، تغییرشکل جانبی، ایجاد ترک و کاهش پایداری شود.

اجرای DSM در زیر خاکریز می‌تواند ظرفیت باربری و سختی بستر را افزایش دهد و در نتیجه امکان اجرای ایمن‌تر خاکریز را فراهم کند.

کنترل تغییرشکل در گودبرداری

DSM در پروژه‌های گودبرداری نیز کاربرد دارد. در برخی شرایط می‌توان از ستون‌ها یا پنل‌های DSM برای افزایش مقاومت توده خاک در اطراف گود استفاده کرد، با اهدافی مانند کاهش تغییرشکل دیواره، افزایش پایداری کف گود، کاهش خطر گسیختگی و کنترل جریان آب زیرزمینی.

در پروژه‌های حساس شهری، کنترل تغییرشکل اهمیت ویژه‌ای دارد؛ زیرا جابه‌جایی خاک می‌تواند به ساختمان‌ها و تأسیسات مجاور آسیب وارد کند.

کنترل پدیده بالازدگی یا Heave در کف گود

در خاک‌های نرم، وضعیت تنش در کف گود می‌تواند شرایطی ایجاد کند که احتمال ناپایداری یا بالا آمدن کف افزایش یابد. DSM می‌تواند با ایجاد یک توده مقاوم در عمق مشخص، ظرفیت مقاومتی کف را افزایش دهد. در چنین کاربردی، طراحی صرفاً بر اساس ظرفیت باربری ستون انجام نمی‌شود و باید پایداری کلی توده خاک و مکانیسم گسیختگی احتمالی نیز بررسی شود.

ساخت دیوارهای خاک تثبیت‌شده

DSM فقط برای ایجاد ستون‌های منفرد نیست؛ با اجرای ستون‌ها به شکل هم‌پوشان می‌توان یک دیواره یا پنل پیوسته ایجاد کرد. این سیستم می‌تواند برای دیوار حائل، دیوار آب‌بند، دیوار پایدارکننده یا محدود کردن حرکت جانبی خاک استفاده شود.

در این حالت، هندسه اجرای ستون‌ها اهمیت زیادی پیدا می‌کند؛ زیرا فاصله بین ستون‌ها، میزان هم‌پوشانی و یکنواختی اختلاط مستقیماً روی عملکرد دیوار اثر می‌گذارد.

کاهش نفوذپذیری و ایجاد Cut-off Wall

یکی از کاربردهای جالب DSM، ایجاد لایه یا دیوار با نفوذپذیری پایین است. در این کاربرد، هدف اصلی ممکن است افزایش مقاومت نباشد؛ بلکه کاهش مسیر عبور آب در خاک باشد. از این فناوری می‌توان برای ایجاد Cut-off Wall یا دیوار کنترل جریان آب استفاده کرد.

این موضوع در پروژه‌هایی مانند سدها، خاکریزهای آبی، مدیریت آب زیرزمینی، پروژه‌های کنترل آلودگی و برخی پروژه‌های زیست‌محیطی اهمیت دارد. البته برای چنین کاربردی، کنترل کیفیت اختلاط و بررسی نفوذپذیری واقعی توده DSM بسیار مهم است.

DSM چگونه اجرا می‌شود؟

فرآیند اجرای DSM را می‌توان در چند مرحله اصلی خلاصه کرد.

در مرحله اول، بررسی ژئوتکنیکی انجام می‌شود؛ اطلاعات مربوط به نوع خاک، دانه‌بندی، رطوبت، حدود اتربرگ، مقاومت برشی، سطح آب زیرزمینی و ضخامت لایه‌های خاک جمع‌آوری می‌شود. بدون شناخت مناسب از شرایط زیرسطحی، انتخاب پارامترهای اختلاط می‌تواند با خطای زیادی همراه باشد.

در مرحله دوم، ماده تثبیت‌کننده انتخاب می‌شود؛ مقدار و نوع Binder بر اساس نوع خاک و مقاومت موردنیاز تعیین می‌شود. سیمان رایج‌ترین گزینه است، اما نسخه مناسب طرح باید بر اساس آزمایش‌های آزمایشگاهی انتخاب شود.

در مرحله سوم، اختلاط آزمایشگاهی انجام می‌شود؛ پیش از اجرای وسیع، نمونه‌های خاک با مقادیر مختلف ماده تثبیت‌کننده مخلوط می‌شوند و مقاومت نمونه‌ها در سنین مختلف بررسی می‌شود. این مرحله برای تعیین نسبت مناسب Binder اهمیت زیادی دارد.

در مرحله چهارم، ستون یا پنل DSM اجرا می‌شود؛ دستگاه اختلاط وارد خاک شده و تیغه‌ها یا ابزارهای چرخان، خاک را با ماده تثبیت‌کننده مخلوط می‌کنند. عمق و قطر اختلاط بر اساس طراحی پروژه مشخص می‌شود.

در مرحله پنجم، کنترل کیفیت انجام می‌شود؛ پس از اجرا باید مشخص شود که توده ایجادشده به مشخصات طراحی نزدیک است. پارامترهایی مانند مقاومت فشاری، یکنواختی اختلاط، عمق اجرا، میزان مصرف Binder و پیوستگی ستون‌ها قابل بررسی هستند.

پارامترهای مهم در طراحی DSM

یکی از اشتباهات رایج این است که DSM فقط بر اساس قطر ستون طراحی شود. در واقع چندین پارامتر باید به‌صورت هم‌زمان بررسی شوند.

قطر بیشتر می‌تواند سطح مقطع و ظرفیت توده اصلاح‌شده را افزایش دهد، اما افزایش قطر به تجهیزات و انرژی اختلاط بیشتری نیاز دارد. فاصله ستون‌ها روی درصد اصلاح خاک و نحوه انتقال بار تأثیر مستقیم دارد، و عمق اختلاط باید بر اساس ضخامت لایه ضعیف و مکانیسم انتقال بار تعیین شود.

افزایش سیمان لزوماً همیشه به معنی عملکرد بهتر اقتصادی نیست؛ مقدار بهینه باید از طریق آزمایش و طراحی تعیین شود. مقاومت فشاری تک‌محوری یا UCS نیز یکی از شاخص‌های مهم برای ارزیابی عملکرد مخلوط است، اما نباید آن را تنها پارامتر طراحی دانست؛ زیرا رفتار واقعی سیستم DSM به تعامل ستون و خاک اطراف نیز وابسته است.

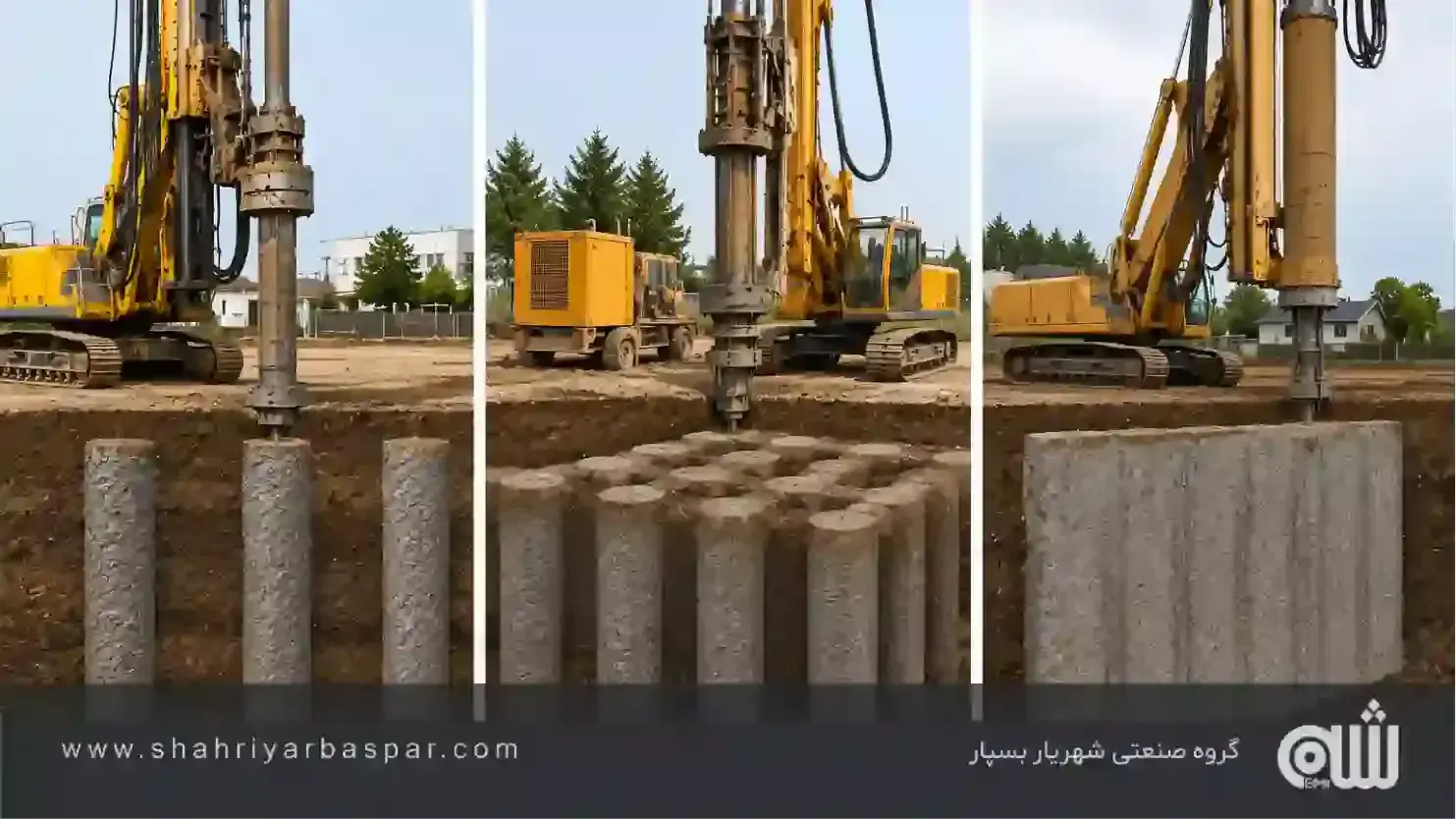

DSM ستونی، شبکه‌ای یا دیواری؟

نحوه آرایش عناصر DSM باید متناسب با هدف پروژه انتخاب شود. آرایش ستون‌های منفرد برای بهبود ظرفیت باربری یا کاهش نشست در زیر پی‌ها کاربرد دارد. در آرایش شبکه‌ای، ستون‌ها با الگوی مشخصی در زیر سطح موردنظر اجرا می‌شوند و این آرایش می‌تواند برای بهسازی گسترده زمین مناسب باشد.

در آرایش هم‌پوشان، با هم‌پوشانی ستون‌ها می‌توان یک توده تقریباً پیوسته ایجاد کرد؛ این روش برای تشکیل دیوارها و سیستم‌های کنترل جریان آب یا پایداری جانبی کاربرد دارد.

DSM ستونی، شبکه‌ای یا دیواری؟

تفاوت DSM با تزریق دوغاب

DSM و Grouting هر دو از روش‌های بهسازی زمین هستند، اما مکانیزم آنها یکسان نیست. در تزریق، دوغاب یا ماده تزریقی وارد ترک‌ها، حفره‌ها یا فضای بین ذرات می‌شود، اما در DSM، خاک در محل با Binder به‌صورت مکانیکی مخلوط می‌شود.

از نظر مکانیزم اصلی، DSM بر پایه اختلاط خاک و Binder کار می‌کند در حالی که تزریق بر پایه تزریق ماده عمل می‌کند. جابه‌جایی خاک در DSM معمولاً کم است، اما در تزریق بسته به روش متفاوت است. ایجاد ستون در DSM رایج است، در حالی که در تزریق معمولاً هدف اصلی نیست. هر دو روش می‌توانند برای کنترل جریان آب استفاده شوند، اما DSM برای بهسازی خاک نرم بسیار کاربردی‌تر است در حالی که کارایی تزریق به نوع آن وابسته است.

تفاوت DSM با شمع

DSM را نباید صرفاً جایگزین شمع در نظر گرفت. شمع معمولاً یک عضو سازه‌ای با مشخصات مهندسی مشخص است که برای انتقال بار به زمین استفاده می‌شود، در حالی که در DSM هدف اصلی اصلاح خود توده خاک است.

بنابراین در برخی پروژه‌ها ممکن است DSM جایگزین اقتصادی‌تری برای بخشی از عملیات شمع‌گذاری باشد، اما در پروژه‌های با بارهای بسیار زیاد یا شرایط خاص، استفاده از شمع همچنان مناسب‌تر خواهد بود. انتخاب بین این دو باید بر اساس طراحی ژئوتکنیکی و اقتصادی انجام شود.

ارتباط DSM با ژئوسنتتیک‌ها

در پروژه‌های بهسازی زمین، DSM می‌تواند در کنار ژئوسنتتیک‌ها استفاده شود. برای مثال، در برخی سیستم‌های خاکریز یا بسترهای ضعیف، می‌توان از ژئوتکستایل یا ژئوگرید برای کنترل توزیع تنش و افزایش عملکرد لایه‌های خاکی استفاده کرد، در حالی که DSM برای افزایش مقاومت لایه‌های عمیق‌تر به کار می‌رود.

این دو فناوری الزاماً رقیب یکدیگر نیستند. در طراحی مناسب، ممکن است DSM بهسازی عمقی خاک را بر عهده بگیرد، در حالی که ژئوگرید یا ژئوتکستایل مسلح‌سازی و کنترل رفتار لایه‌های نزدیک سطح را انجام دهند. انتخاب ترکیب مناسب به شرایط پروژه، نوع خاک و مکانیسم انتقال بار بستگی دارد.

مزایای DSM

مهم‌ترین مزایای این فناوری عبارت‌اند از امکان اجرای بهسازی در عمق زیاد، کاهش نیاز به برداشت خاک ضعیف، و امکان اجرا در زمین‌های بسیار نرم. همچنین این روش کاهش نشست و افزایش ظرفیت باربری را به همراه دارد و قابلیت استفاده برای کنترل آب زیرزمینی را فراهم می‌کند.

از دیگر مزایای آن می‌توان به انعطاف‌پذیری در آرایش ستون‌ها، امکان اجرای پروژه‌های بزرگ با الگوی منظم و کاهش برخی هزینه‌های مربوط به حفاری و حمل خاک اشاره کرد.

محدودیت‌های Deep Soil Mixing

DSM نیز مانند هر روش ژئوتکنیکی دیگری محدودیت‌هایی دارد. مهم‌ترین آنها وابستگی شدید کیفیت نهایی به کیفیت اختلاط، حساسیت به نوع خاک، و نیاز به تجهیزات تخصصی است. دشواری کنترل یکنواختی در اعماق زیاد و احتمال تغییر مقاومت در اثر تغییر شرایط خاک نیز از چالش‌های این روش هستند.

همچنین در برخی روش‌های اجرایی، مصالح حفاری یا برگشتی تولید می‌شود و نیاز به کنترل دقیق میزان Binder و انجام آزمایش‌های پیش از اجرا وجود دارد. بنابراین انتخاب DSM نباید صرفاً به دلیل سرعت یا هزینه پایین‌تر انجام شود.

کنترل کیفیت DSM چرا اهمیت دارد؟

در روش‌های سنتی، کنترل کیفیت عضو ساخته‌شده معمولاً ساده‌تر است؛ اما در DSM بخشی از مصالح نهایی همان خاک طبیعی موجود در زیرزمین است. به همین دلیل، کنترل کیفیت اهمیت بسیار زیادی دارد.

کنترل‌ها می‌توانند شامل کنترل عمق اختلاط، کنترل میزان مصرف Binder، کنترل سرعت نفوذ و خروج ابزار، و کنترل سرعت چرخش ابزار باشند. بررسی مقاومت نمونه‌ها، بررسی یکنواختی اختلاط، کنترل موقعیت ستون‌ها و بررسی هم‌پوشانی ستون‌ها نیز از دیگر موارد مهم هستند.

به همین دلیل، ثبت پارامترهای اجرایی دستگاه در طول عملیات می‌تواند بخش مهمی از سیستم تضمین کیفیت پروژه باشد.

آیا DSM برای همه خاک‌ها مناسب است؟

خیر. عملکرد DSM به شدت تحت تأثیر خصوصیات خاک قرار دارد. خاک‌های رسی نرم، سیلت و برخی خاک‌های آلی می‌توانند رفتار متفاوتی در برابر مواد تثبیت‌کننده داشته باشند.

وجود مواد آلی زیاد، آلاینده‌ها، آب زیرزمینی خاص، خاک‌های بسیار دانه‌درشت یا شرایط شیمیایی غیرمعمول می‌تواند روی واکنش Binder و مقاومت نهایی تأثیر بگذارد. بنابراین قبل از انتخاب DSM باید مطالعات ژئوتکنیکی و آزمایش اختلاط آزمایشگاهی انجام شود.

جمع‌بندی

DSM یا Deep Soil Mixing یکی از فناوری‌های پیشرفته بهسازی درجا در مهندسی ژئوتکنیک است که با مخلوط کردن خاک موجود با مواد تثبیت‌کننده، مقاومت و سختی توده خاک را افزایش می‌دهد.

این روش می‌تواند برای افزایش ظرفیت باربری، کاهش نشست، پایدارسازی خاکریز و گود، ایجاد دیوارهای مقاوم یا کم‌نفوذ و کنترل برخی مسائل مربوط به خاک‌های نرم مورد استفاده قرار گیرد.

نکته مهم این است که عملکرد DSM صرفاً به مقدار سیمان یا قطر ستون وابسته نیست؛ بلکه نوع خاک، طرح اختلاط، انرژی اختلاط، آرایش ستون‌ها، عمق اجرا و کنترل کیفیت همگی در نتیجه نهایی مؤثر هستند.

از دیدگاه طراحی، DSM زمانی بیشترین ارزش را دارد که به‌عنوان بخشی از یک سیستم جامع بهسازی زمین انتخاب شود و در صورت نیاز در کنار روش‌هایی مانند زهکشی، پیش‌بارگذاری، شمع، ژئوگرید و ژئوتکستایل قرار گیرد.
